9.1.3 Requisitos para la base y el tendido de cables
Si no utiliza un pedestal de SMA Solar Technology AG, también puede colocar el inversor sobre una base.
La base debe tener estas características:
☐ La base debe ser adecuada para el peso del inversor. El inversor pesa 1 900 kg.
☐ La irregularidad del terreno debe ser inferior al 0,25% (según DIN 18202: tabla 3, línea 4).
☐ La inclinación de la base debe estar comprendida entre un 0,5% y un 1%. De esta forma, las aguas pluviales
pueden evacuarse por debajo del inversor.
☐ La base debe tener como mínimo estas medidas:
Posición Denominación
Anchura 2 600 mm
Profundidad 1 000 mm

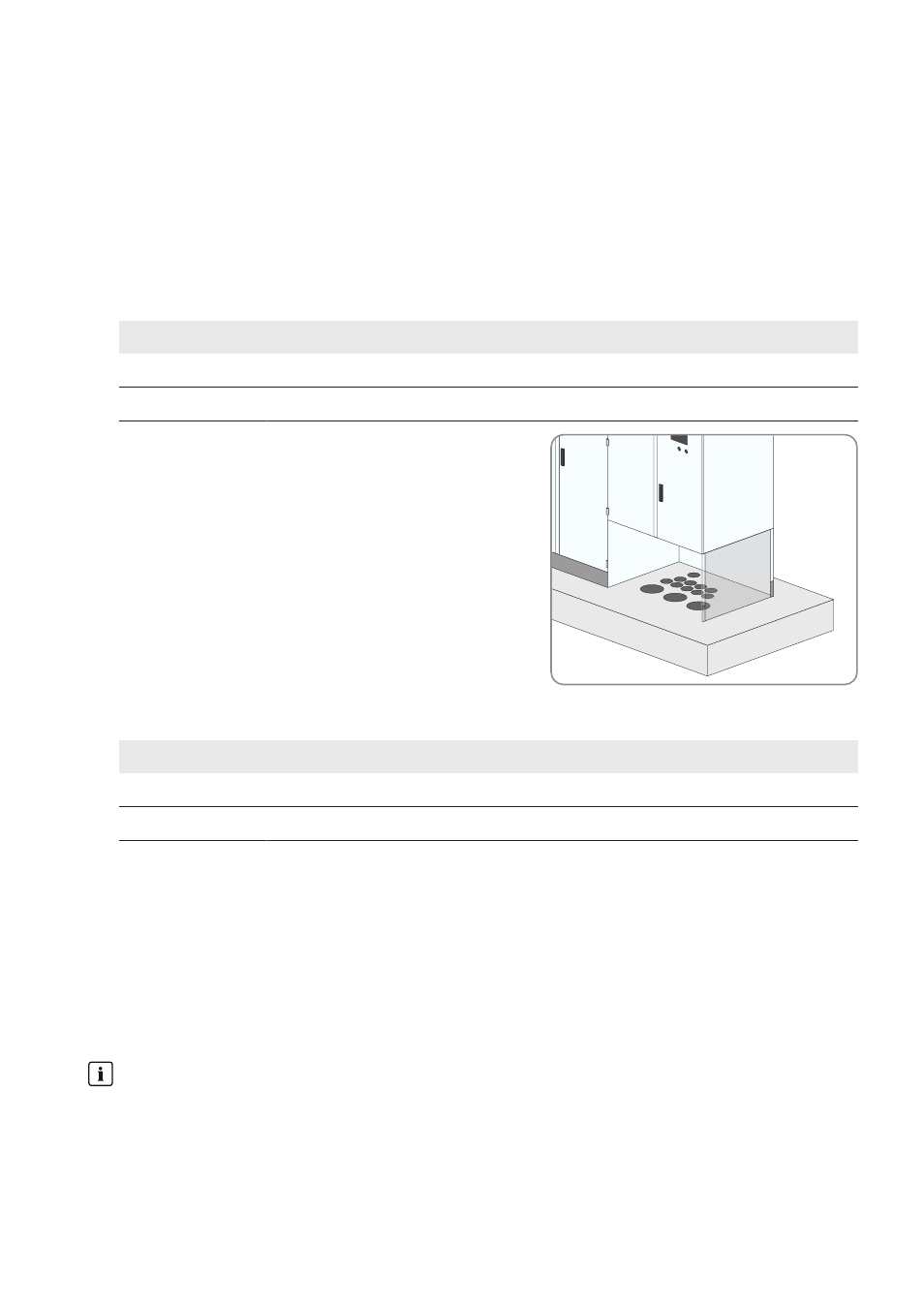

☐ Deben tenerse en cuenta las aberturas para el paso de cables
en la base.
☐ Para facilitar el uso y el mantenimiento, se recomienda ensanchar la base alrededor del inversor o prever una
superficie plana y firmemente fijada. La base debe tener como mínimo estas medidas:
Posición Denominación
Anchura 3 400 mm
Profundidad 1 800 mm
☐ Si se pavimenta hasta la base del inversor, se debe dejar una ranura entre la base y la superficie pavimentada.
El ancho de la ranura debe ser de 30 mm.
Requisitos de la disposición de los cables:
☐ Debe haber aberturas para los cables en la base, debajo del armario de conexiones.
☐ Debajo de la base deben haberse dispuesto conductos para los cables.
☐ Los cables de comunicación, regulación y tensión de alimentación deben estar separados de los cables de CA y
de CC.
☐ Debe dejarse espacio suficiente para realizar un tendido correcto.
Cuándo tender los cables
El tendido de cables se realizará en el momento elegido de forma individual para cada planta.
