Procedimiento:

• Deslice el deflector por los rieles de guía del armario del inversor. Al hacerlo, la rejilla de ventilación del deflector

debe apuntar hacia la pared trasera.

☑ El deflector está enrasado con el inversor.

✖ ¿Se atasca el deflector al deslizarlo?

• Sujete la parte inferior del deflector y presione en el centro hacia arriba mientras lo desliza.

5.3

Instalación de la toma a tierra

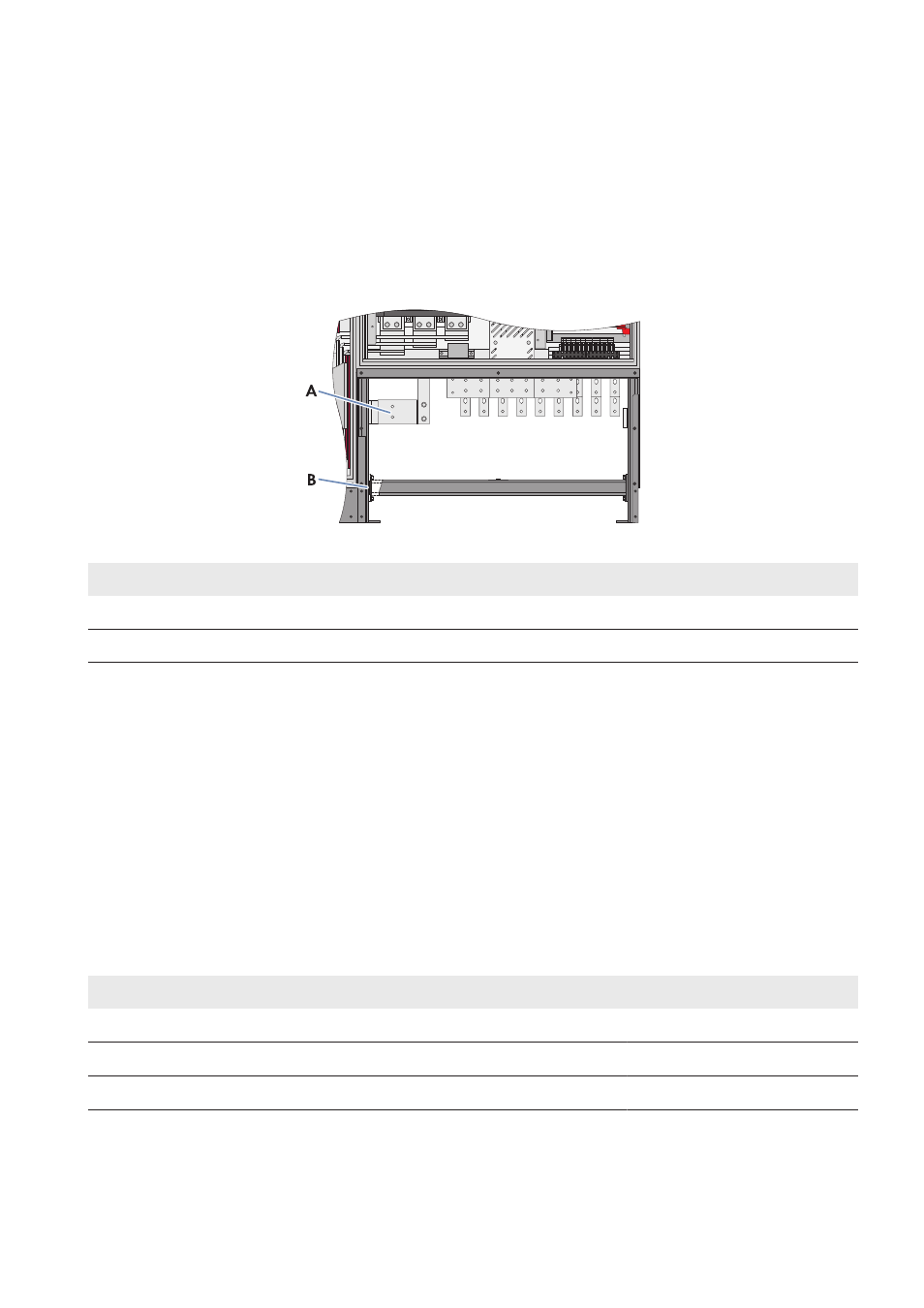

Imagen 5: Posición de la toma a tierra en el inversor (ejemplo)

Posición

Denominación

A

Barra equipotencial

B

Riel para el paso de los cables

Requisitos de los terminales de cable:

☐ Deben utilizarse únicamente terminales de cable estañados.

☐ Para la conexión deben utilizarse únicamente los tornillos, las tuercas y las arandelas suministrados.

☐ Los terminales de cable deben elegirse en función de la temperatura. La temperatura es de:: +95 °C.

☐ La anchura de los terminales de cable debe ser mayor que el diámetro de las arandelas. El diámetro de las

arandelas es de: 32 mm. De esta manera se garantizan en toda la superficie los pares de apriete definidos.

Requisitos para el cableado:

☐ A cada lengüeta de conexión no debe conectarse más de un cable.

☐ Deben utilizarse únicamente cables de cobre o de aluminio.

☐ Sección de cable máxima: 400 mm²

Pares de apriete de las conexiones de potencia:

Tipo de terminal de cable

Par de apriete

Terminal de cable estañado de aluminio sobre barra de cobre

37 Nm

Terminal de cable estañado de cobre sobre barra de cobre

60 Nm

Terminal de cable estañado de aluminio o cobre sobre barra de aluminio

37 Nm

Material de montaje adicional necesario (no incluido en el contenido de la entrega):

☐ Un paño limpio

☐ Limpiador de etanol
