5.4.3
Conexión del cable de CC a las lengüetas de conexión

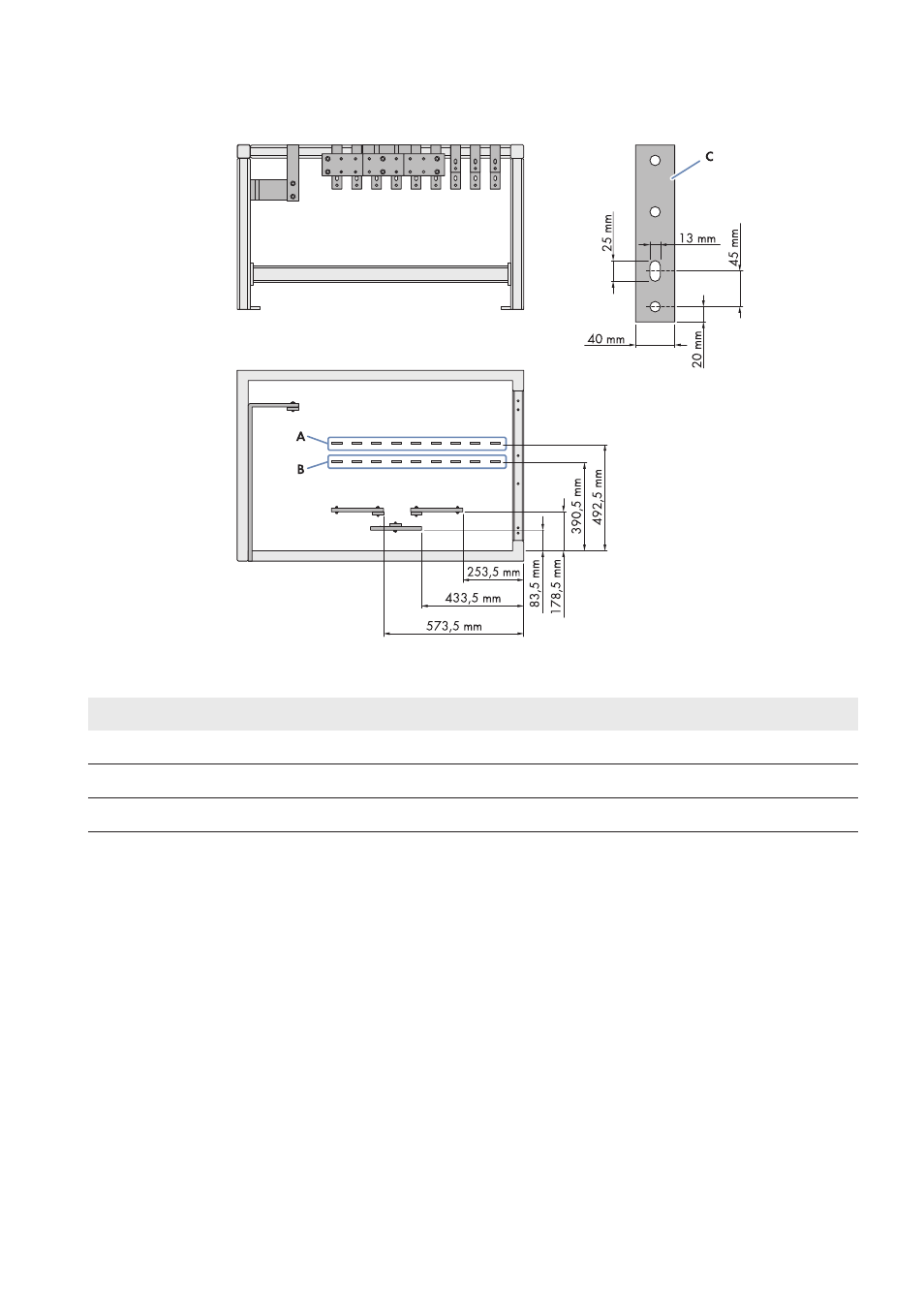

Imagen 7: Área de conexión para fusibles de CC (ejemplo)
Posición
Denominación
A
Área de conexión CC‒
B
Área de conexión CC+
C
Lengüeta de conexión de CC con dimensiones
Requisitos de los terminales de cable:
☐ Deben utilizarse únicamente terminales de cable estañados.
☐ Para la conexión deben utilizarse únicamente los tornillos, las tuercas y las arandelas suministrados.
☐ Los terminales de cable deben elegirse en función de la temperatura. La temperatura es de:: +95 °C.
☐ La anchura de los terminales de cable debe ser mayor que el diámetro de las arandelas. El diámetro de las
arandelas es de: 32 mm. De esta manera se garantizan en toda la superficie los pares de apriete definidos.
Requisitos para el cableado:
☐ A cada conexión de CC no puede conectar más de dos cables.
☐ Deben utilizarse únicamente cables de cobre o de aluminio.
☐ Sección de cable máxima: 400 mm²
