6 Conexión eléctrica SMA America, LLC
50 SB30-40-US-IA-es-33 Instrucciones de instalación
6.5 Conexión de la Combiner Box al DC Disconnect

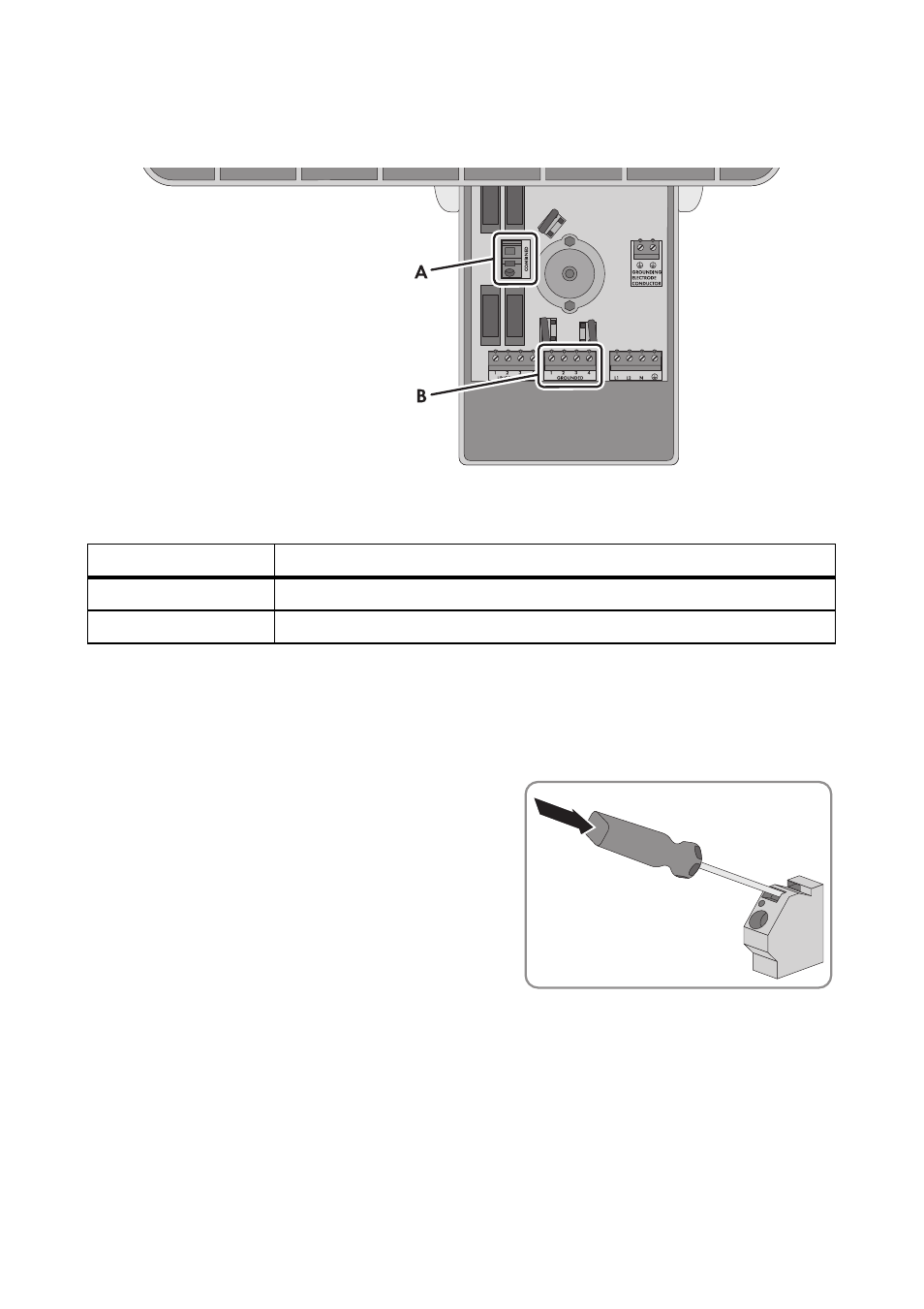

Imagen 21: Bornes de conexión para la Combiner Box
Conexión del cable de CC al borne de conexión por resorte “COMBINED”
Requisito:
☐ Dispone de un destornillador aislado de 3.5 mm x 120 mm.
1. Coloque el destornillador aislado en la apertura
rectangular del borne de conexión por resorte.
Posición Denominación
A Borne de conexión por resorte “COMBINED”
B Borne roscado “GROUNDED”
