SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB30-40-US-IA-es-33 49
Conexión del cable de CC del DC Disconnect al inversor

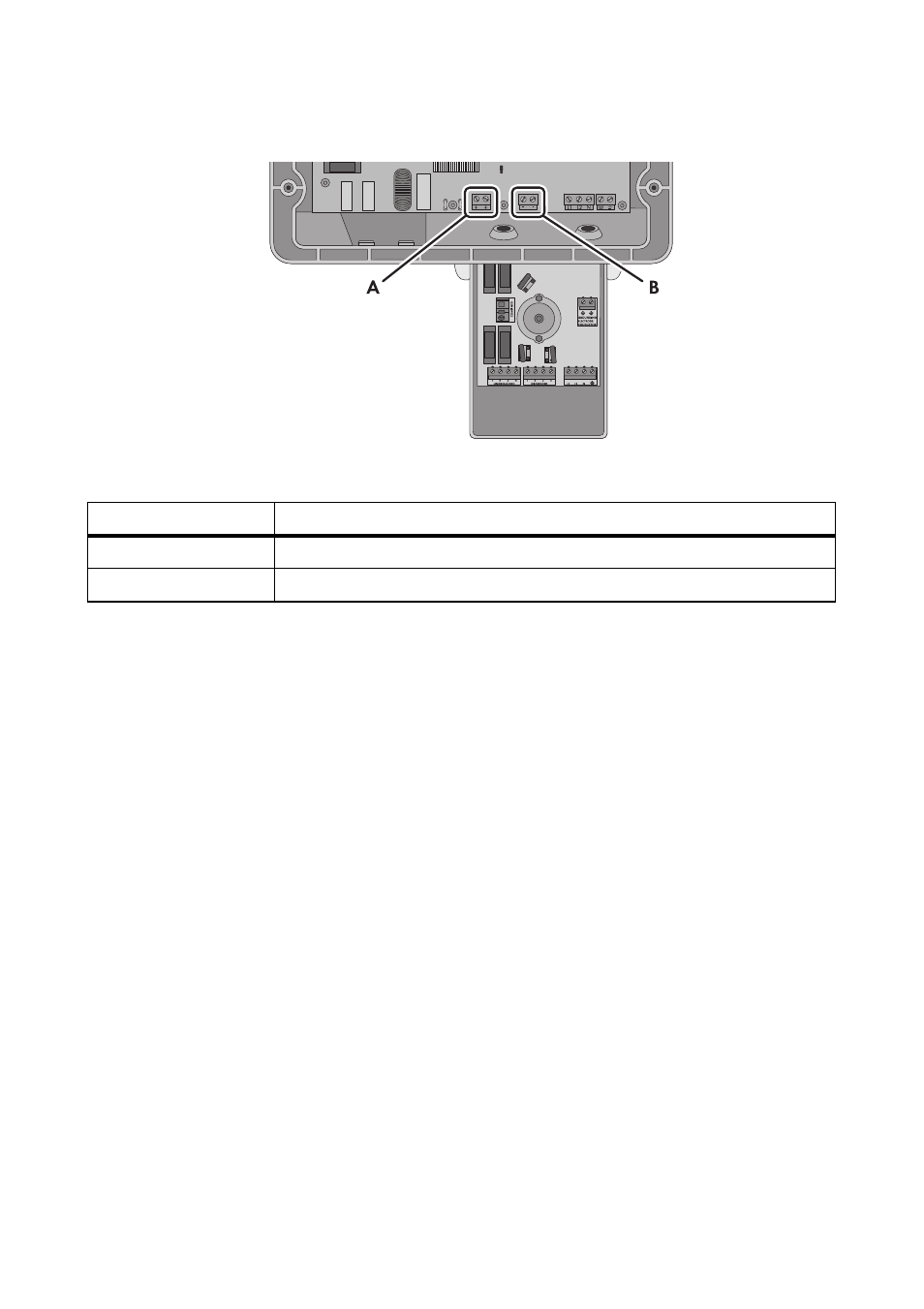

Imagen 20: Cajas de bornes CC+ y CC − para conectar el cable de CC del DC Disconnect
Para conectar el generador fotovoltaico con polaridad negativa al inversor, conecte los cables
de CC:
• Conecte el conductor negro al borne roscado CC+
(par de apriete: 15 in-lb. (1.7 Nm)).
• Conecte el conductor blanco al borne roscado CC −
(par de apriete: 15 in-lb. (1.7 Nm)).
Para conectar el generador fotovoltaico con polaridad positiva al inversor, conecte los cables de CC:
• Conecte el conductor blanco al borne roscado CC+
(par de apriete: 15 in-lb. (1.7 Nm)).
• Conecte el conductor negro al borne roscado CC −
(par de apriete: 15 in-lb. (1.7 Nm)).
5. Asegúrese de que todos los bornes roscados están correctamente conectados y que los cables
están bien fijados en los bornes.
6. Cierre el DC Disconnect (consulte el capítulo 9.4).
7. Cierre el inversor (consulte el capítulo 9.2).
8. Ponga en marcha el inversor (consulte el capítulo 8).
Posición Denominación
A Borne roscado CC+
B Borne roscado CC −
