5.3 Montaje del soporte mural en un muro de piedra
Material de montaje adicional (no incluido en la entrega):
☐ 3 tornillos apropiados para la base
☐ 3 arandelas adecuadas a los tornillos
☐ 3 tacos adecuados a la base y los tornillos
1. Posicione el soporte mural en el lugar de montaje. Consejo: El extremo inferior del soporte
mural debe coincidir aproximadamente con el borde inferior del inversor.
2. Nivele el soporte con ayuda de un nivel de burbuja.
4. Utilice el soporte mural como plantilla. Marque los agujeros externos izquierdo y derecho así
como el agujero alargado inferior en el medio del soporte mural.
5. Retire el soporte de la pared.
6. Taladre los agujeros en las marcas.
7. Coloque tacos apropiados en los agujeros de perforación.

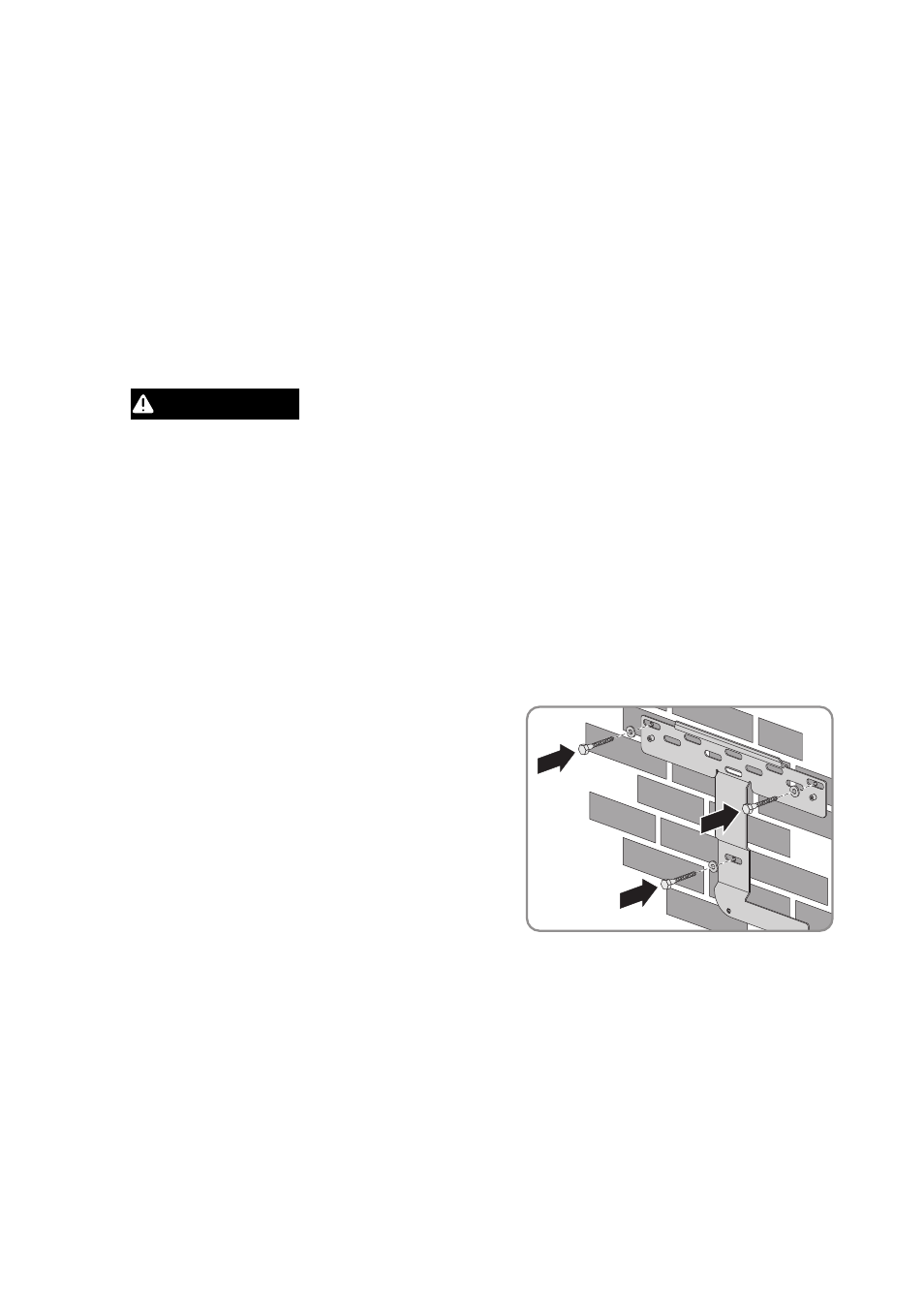

8. Coloque los tornillos con las arandelas a través de
los agujeros alargados del soporte mural en los
taladros.
9. Apriete los tornillos. Asegúrese de que ningún tornillo quede suelto.
10. Asegúrese de que el soporte mural está bien fijado.
3. "%7&35&/$*"
Peligro de muerte por electrocución debido a daños en los cables eléctricos
Es posible que haya cables eléctricos detrás de los puntos de montaje susceptibles de sufrir
daños al montar el inversor.
• Asegúrese de que no hay cables eléctricos detrás de los puntos de montaje.
