SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB3-5TLUS22-IA-es-16 43

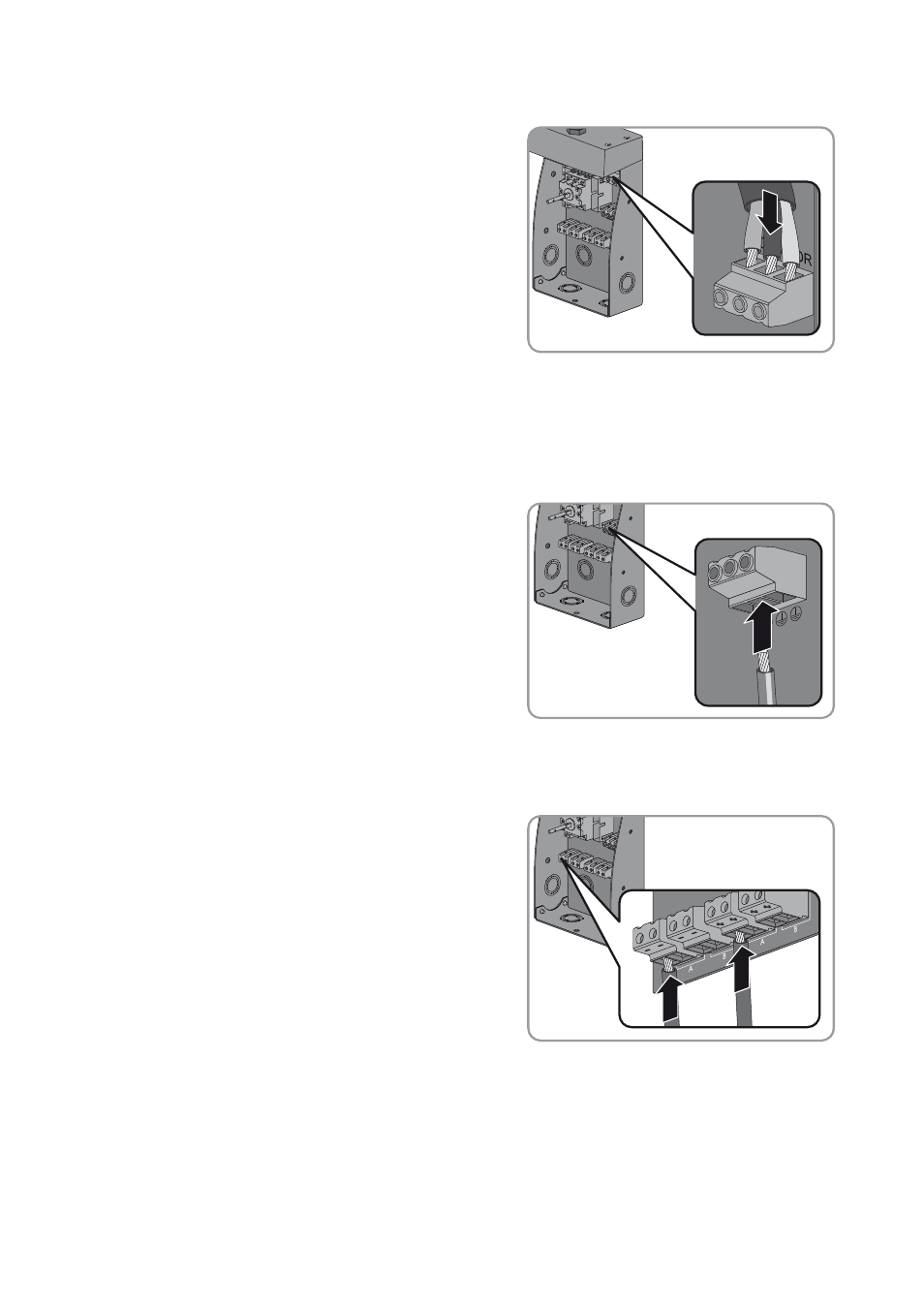

8. Conecte el cable de conexión del inversor al
DC Disconnect. Utilice para ello un destornillador
plano (ancho: 5 mm; par de apriete: 15 in.-lbs.
[1.7 Nm]).
• Enchufe el cable rojo en el borne roscado RD y
apriete el borne.
• Enchufe el cable naranja en el borne roscado
OR y apriete el borne.
• Enchufe el cable negro en el borne roscado BK
y apriete el borne.
9. Instale los conductos para cables junto con los racores en las aberturas de la carcasa del
DC Disconnect.
10. Introduzca los cables de CC de los strings fotovoltaicos y los DC Equipment Grounding
Conductors en el DC Disconnect a través de los conductos.
11. Pele los extremos de los conductores hasta una longitud de
1
⁄
2
in. (12 mm).
12. Enchufe los Equipment Grounding Conductors del
generador fotovoltaico en el borne de toma a tierra
del DC Disconnect y apriete el borne con un
destornillador plano (ancho: 5 mm; par de apriete:
15 in.-lbs. [1.7 Nm]).
13. Compruebe si se ha producido un fallo a tierra en el generador fotovoltaico (consulte el
capítulo 11.5 “Comprobación de la existencia de un fallo a tierra en la instalación
fotovoltaica”, página 79).
14. Conecte el primer string de la entrada A a los
bloques de bornes de dicha entrada. Utilice para
ello un destornillador plano (ancho: 5 mm; par de
apriete: 15 in.-lbs. [1.7 Nm]).
• Enchufe el cable CC+ en el borne roscado + y
apriete el borne. Asegúrese de que la
polaridad sea correcta.
• Enchufe el cable CC— en el borne roscado — y
apriete el borne. Asegúrese de que la
polaridad sea correcta.
15. Si hay otro string para la entrada A, conéctelo también a los bloques de bornes de dicha
entrada siguiendo el mismo procedimiento.
