SMA America, LLC 4 Descripción del producto
Instrucciones de instalación SB3-5TLUS22-IA-es-16 17
4.2 DC Disconnect
El DC Disconnect es un interruptor-seccionador de CC que sirve para desconectar de forma segura
el generador fotovoltaico del inversor.

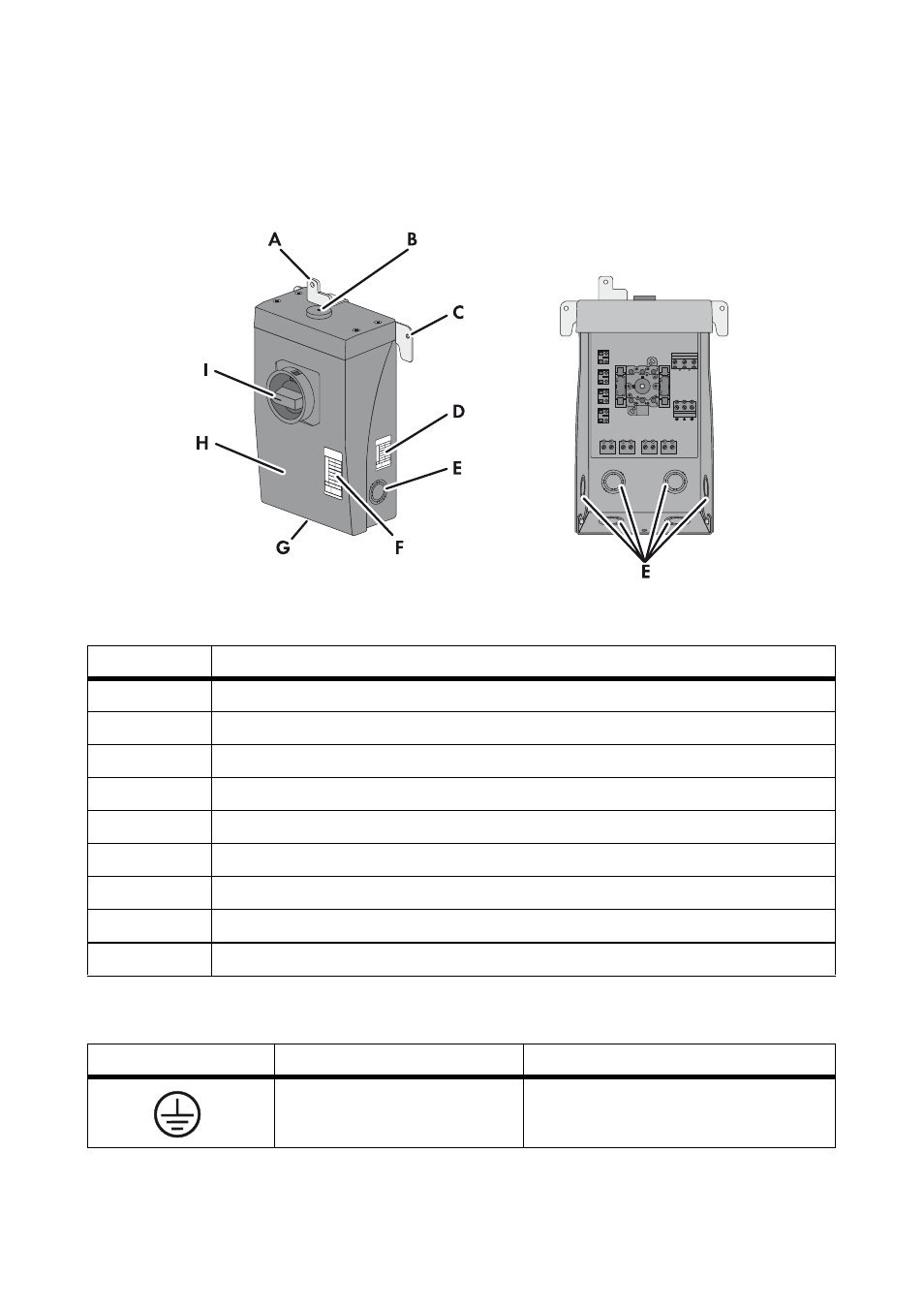

Imagen 3: Diseño del DC Disconnect
Símbolos del DC Disconnect
Posición Denominación
A Lengüeta para poner a tierra la carcasa del DC Disconnect
B Boquilla de goma para el paso de cables
C Lengüeta de enganche al soporte
D Placa de características 1
E Puntos de rotura controlada del conducto para cables
F Placa de características 2
G Tornillos de la tapa de la carcasa
H Tapa de la carcasa
I Interruptor
Símbolo Denominación Explicación
Equipment Grounding
Conductor Terminal Conexión para los AC Equipment
Grounding Conductors
