7. Vuelva a poner en marcha el equipo de recambio (consulte el capítulo 11, página 37).
Vuelva a montar el interruptor-seccionador de potencia de CC del inversor averiado en el
equipo de recambio.
8. Configure el equipo de recambio (consulte las instrucciones de funcionamiento del inversor).
9. Sustituya el equipo de recambio del producto de comunicación.
Envío del inversor averiado

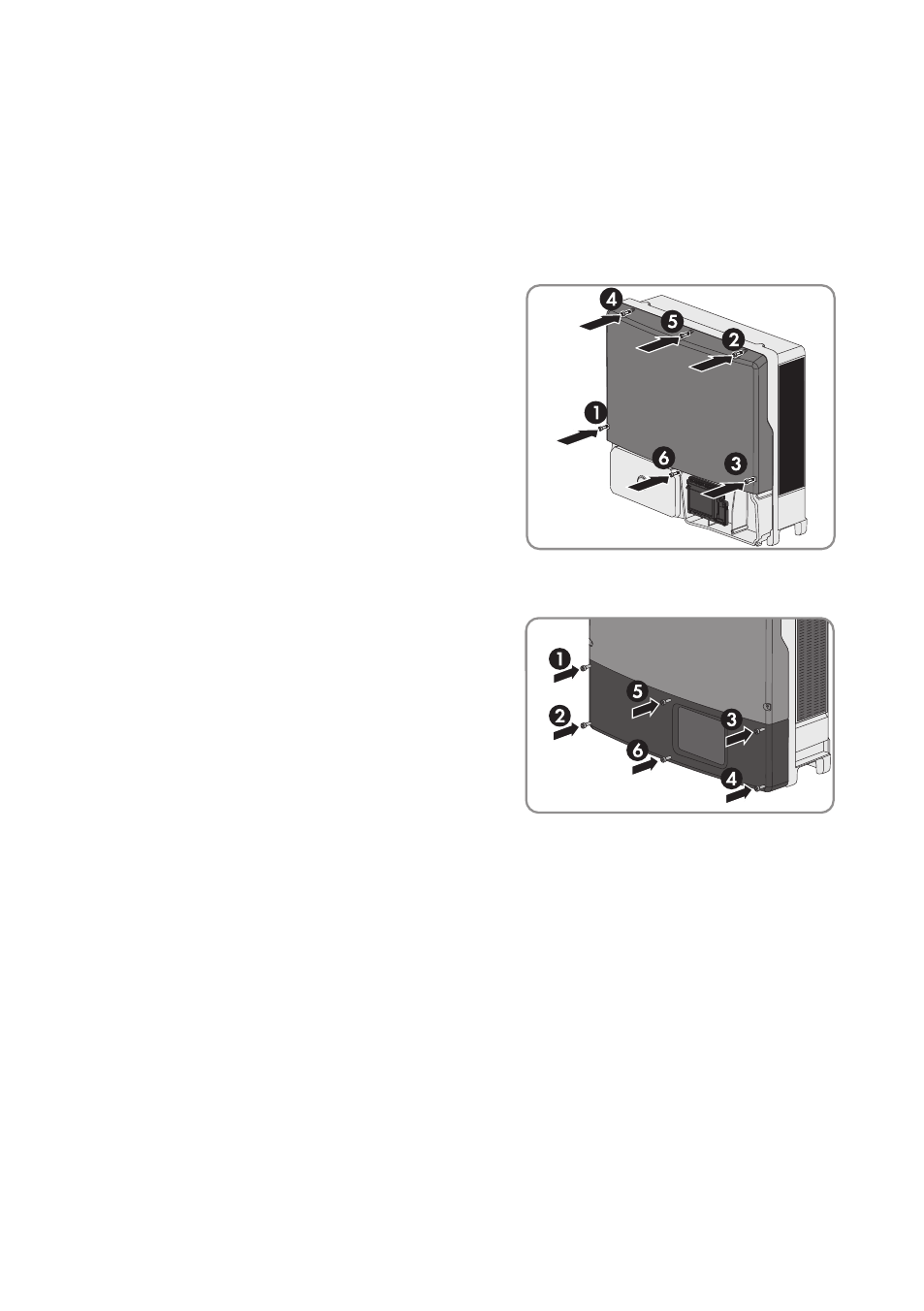

1. En caso necesario, coloque la tapa superior de
la carcasa con los seis tornillos y las arandelas
de cierre sobre la carcasa y atorníllela con una
llave Allen (ancho 4) siguiendo el orden de 1 a
6 (par de apriete: 6 Nm ± 0,3 Nm).
2. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Los tornillos
deben sobresalir de la tapa inferior de la carcasa.
3. Apriete los seis tornillos de la tapa de la carcasa
inferior con una llave Allen (ancho 3) siguiendo
el orden de 1 a 6 (par de apriete: 2,0 Nm ±
0,3 Nm). Mantenga este orden para que la
tapa de la carcasa quede bien atornillada y la
carcasa correctamente estanqueizada.
Consejo: Si se caen los tornillos de la tapa
inferior de la carcasa, introduzca el tornillo
largo en el orificio inferior central y los cinco
tornillos cortos restantes en el resto de orificios.
4. Embale el inversor averiado en la caja del equipo de recambio y organice la recogida con
SMA Solar Technology AG.
