Cálculo de la resistencia del aislamiento

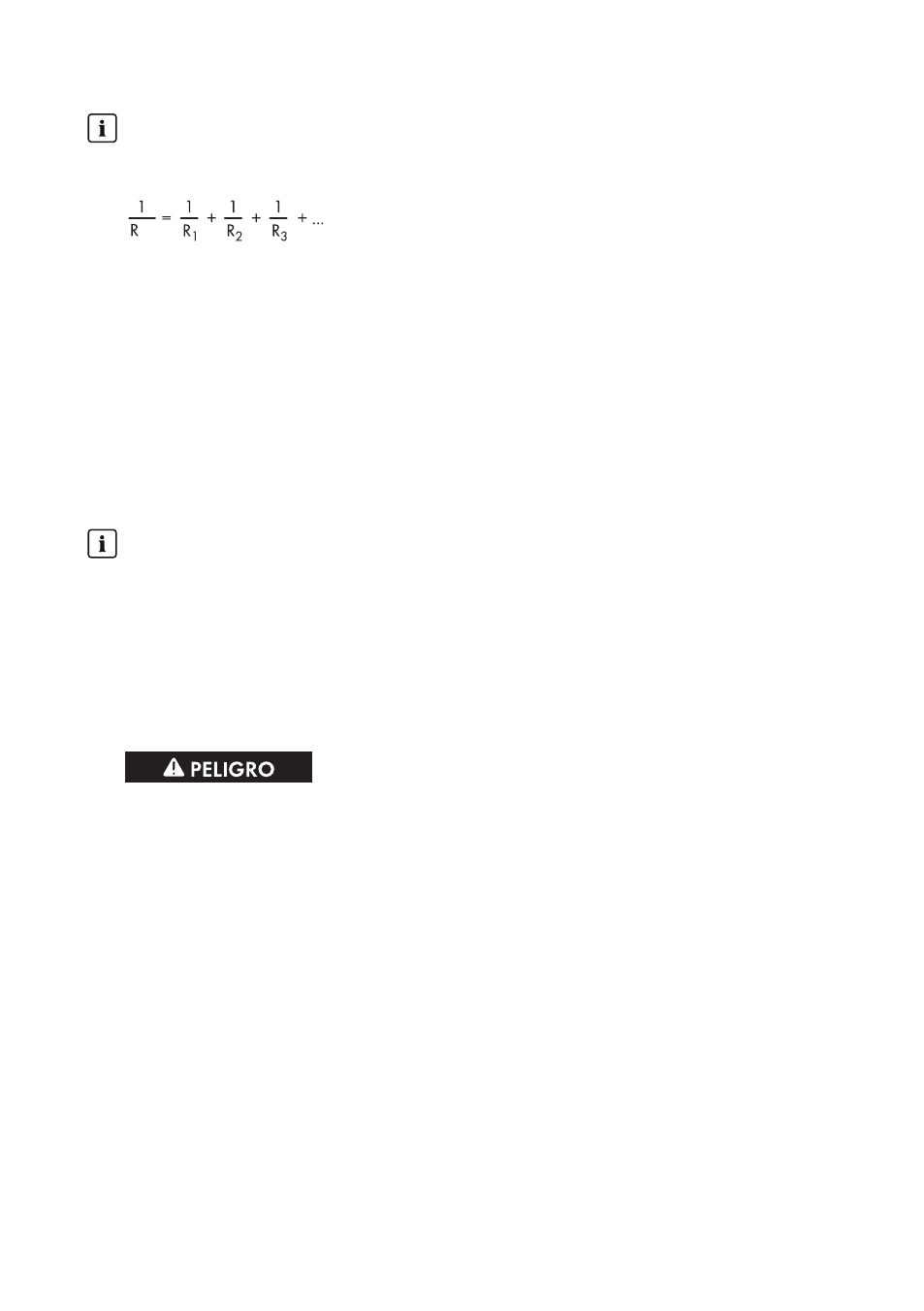

La resistencia total esperada de la planta fotovoltaica o de un único string puede calcularse
de acuerdo con esta fórmula:
total
Puede solicitar la resistencia precisa del aislamiento de un módulo fotovoltaico al fabricante
del módulo o extraerla de la ficha de datos.
Sin embargo, se puede considerar que el valor medio de la resistencia de un módulo
fotovoltaico es de aprox. 40 MOhm en módulos de capa fina y de aprox. 50 MOhm en
módulos fotovoltaicos poli y monocristalinos. Encontrará más información para el cálculo de
la resistencia del aislamiento en la información técnica “Resistencia de aislamiento (Riso) de
instalaciones fotovoltaicas sin separación galvánica”.
Equipos requeridos:
☐ Dispositivo adecuado para una desconexión y una puesta en cortocircuito seguras
☐ Equipo de medición de la resistencia del aislamiento
Son necesarios dispositivos adecuados para una desconexión y puesta en
cortocircuito seguras del generador fotovoltaico.
La medición de la resistencia de aislamiento debe realizarse siempre con dispositivos
adecuados para una desconexión y puesta en cortocircuito seguras del generador
fotovoltaico. Si no se dispone de dispositivos adecuados, no se debe realizar la medición de
la resistencia del aislamiento.
Procedimiento:
1. Calcule la resistencia del aislamiento esperada por string.
2.
Peligro de muerte por altas tensiones
• Desconecte el inversor de la tensión (consulte el capítulo 2.2, página 8).
3. Instale el dispositivo de cortocircuito.
4. Conecte el equipo de medición de la resistencia del aislamiento.
5. Ponga en cortocircuito el primer string.
6. Ajuste la tensión de ensayo. La tensión de ensayo debe acercarse lo máximo posible a la
tensión máxima del sistema de los módulos fotovoltaicos sin sobrepasarla (consulte la ficha de
datos de los módulos fotovoltaicos).
7. Mida la resistencia del aislamiento.
8. Anule el cortocircuito.
9. Efectúe de la misma forma la medición de los strings restantes.
☑ Si la resistencia del aislamiento de un string difiere claramente del valor calculado
teóricamente, hay un fallo a tierra en el string afectado.
10. No vuelva a conectar los strings con fallo a tierra al inversor hasta que se haya eliminado el
fallo.
8 Comprobación de la existencia de un fallo a tierra en la planta
fotovoltaica
