1. Monte el equipo de recambio y lleve a cabo la conexión eléctrica (consulte las instrucciones
de funcionamiento del inversor).
2. Si las hay, monte las interfaces en el equipo de recambio y conéctelas (consulte las
instrucciones de la interfaz).
3. Si lo hay, monte el descargador de sobretensión en el equipo de recambio (consulte el
capítulo 4 “Montaje posterior del descargador de sobretensión del tipo II”, página 13).
4. Si en la tapa superior del equipo de recambio se encuentra un adhesivo con “tapa de
transporte”, cambie la tapa de la carcasa superior del equipo de recambio por la tapa de la
carcasa superior del inversor averiado:
Peligro de muerte por altas tensiones
Espere 20 minutos antes de abrir la tapa superior de la carcasa para que puedan descargarse
las tensiones residuales.
• Afloje los tornillos de la tapa superior de la carcasa con una llave Allen (ancho 4) y
retire la tapa.

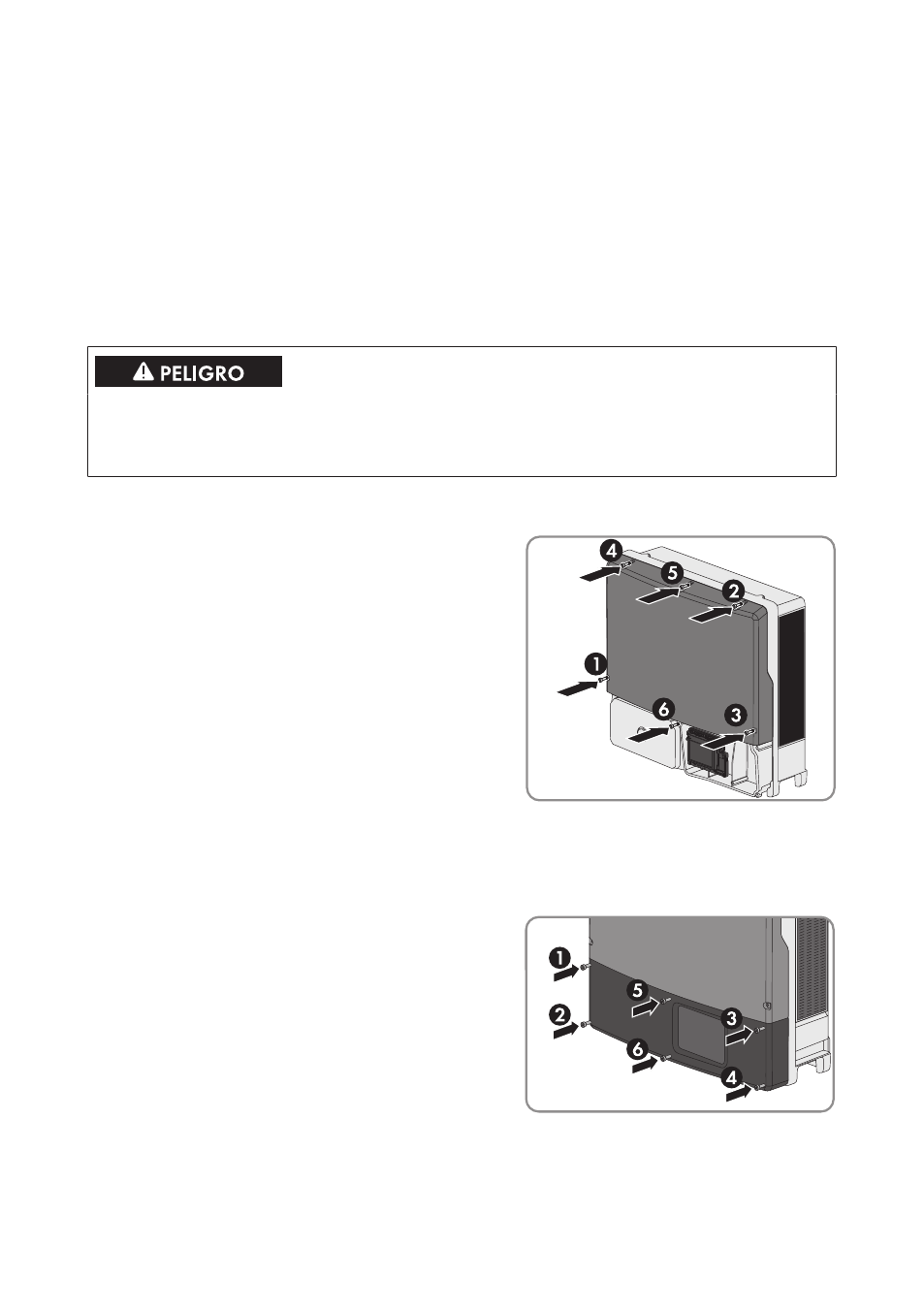

• Coloque la tapa superior de la carcasa con
los seis tornillos y las arandelas de cierre
sobre la carcasa y atorníllela con una llave
Allen (ancho 4) siguiendo el orden de 1 a
6 (par de apriete: 6 Nm ± 0,3 Nm).
5. Coloque desde arriba la tapa inferior de la carcasa y pliéguela hacia abajo. Utilice la tapa
de la carcasa del inversor averiado si en la tapa de la carcasa del equipo de recambio se
encuentra un adhesivo con “tapa de transporte”. Los tornillos deben sobresalir de la tapa
inferior de la carcasa.
6. Apriete los seis tornillos de la tapa de la carcasa
inferior con una llave Allen (ancho 3) siguiendo
el orden de 1 a 6 (par de apriete: 2,0 Nm ±
0,3 Nm). Mantenga este orden para que la
tapa de la carcasa quede bien atornillada y la
carcasa correctamente estanqueizada.
Consejo: Si se caen los tornillos de la tapa
inferior de la carcasa, introduzca el tornillo
largo en el orificio inferior central y los cinco
tornillos cortos restantes en el resto de orificios.
