Utilización de adaptadores en Y para la conexión en paralelo de strings
Los adaptadores en Y no deben utilizarse para interrumpir el circuito eléctrico de CC.
• Los adaptadores en Y no deben estar visibles ni libremente accesibles en las
inmediaciones del inversor.
• Para interrumpir el circuito eléctrico de CC, desconecte siempre el inversor de la tensión
tal y como se describe en este documento (consulte el capítulo 10 “Desconexión del
inversor de la tensión”, página 57).
6.5.2 Preparación de los conectadores de enchufe de CC
Para la conexión al inversor, todos los cables de conexión de los módulos fotovoltaicos deben
estar equipados con los conectadores de enchufe de CC suministrados. Prepare los conectadores
tal y como se describe a continuación. Asegúrese de que la polaridad sea la correcta. Los
conectadores de enchufe de CC están marcados con “+” y “–”.

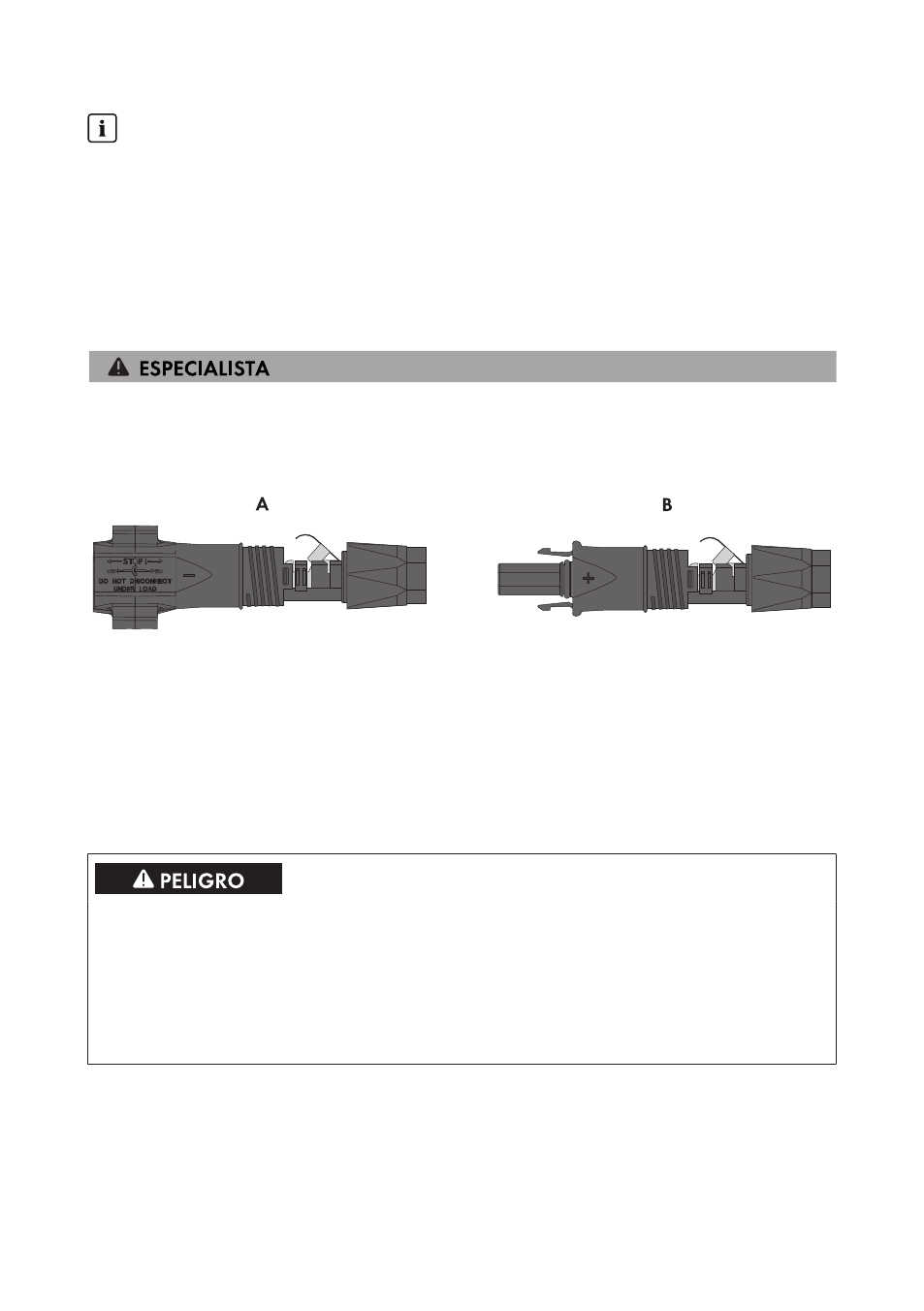

Imagen 7: Conectador de enchufe de CC negativo (A) y positivo (B)
Requisitos del cableado:
☐ Tipo de cable: PV1-F, UL-ZKLA, USE2
☐ Diámetro exterior: 5 mm … 8 mm
☐ Sección del cable: 2,5 mm² … 6 mm²
☐ Número de hilos: mínimo 7
☐ Tensión nominal: mínimo 1 000 V
Peligro de muerte por altas tensiones en los conductores de CC
Cuando recibe luz solar, el generador fotovoltaico produce una tensión de CC peligrosa en los
conductores de CC. El contacto con dichos conductores de CC puede causar descargas
eléctricas mortales.
• Cubra los módulos fotovoltaicos.
• No toque los conductores de CC.
