4 Descripción del producto
4.1 Sunny Boy
El Sunny Boy es un inversor fotovoltaico sin transformador que transforma la corriente continua del
generador fotovoltaico en corriente alterna apta para la red y la inyecta a la red pública.
B
A
C
D

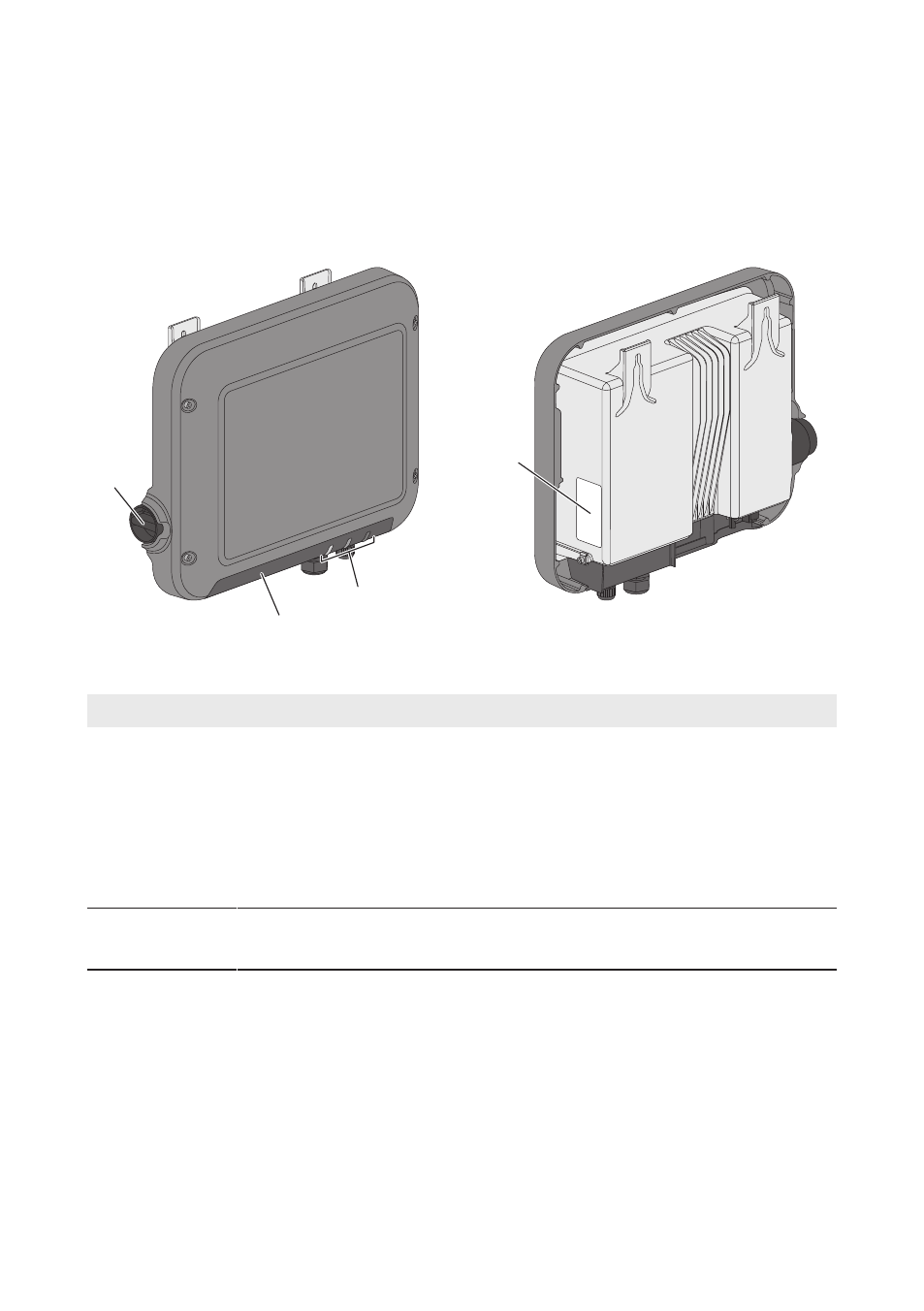

Imagen 2: Diseño del Sunny Boy
Posición Denominación
A Interruptor-seccionador de potencia de CC
El inversor está equipado con un interruptor-seccionador de potencia de CC.
Si el interruptor-seccionador de potencia de CC se encuentra en la posición I,
establece una unión conductora entre el generador fotovoltaico y el inversor.
Al cambiar el interruptor-seccionador de potencia de CC a la posición O, el
circuito de CC se abre y el generador fotovoltaico se desconecta por comple-
to del inversor. Se aíslan todos los polos.
B Leds
Los leds señalizan el estado de funcionamiento del inversor.
