La abrazadera necesaria, el tornillo cilíndrico M5x16, la arandela y la arandela elástica están
incluidos en el contenido de la entrega del inversor.
Requisitos del cableado:
Uso de conductores de hilo fino
Puede usar conductores rígidos o conductores flexibles de hilo fino.
• Al usar un conductor de hilo fino, prénselo dos veces con un terminal de anillo.
Compruebe que no se vea ningún conductor sin aislamiento al tirar y doblar. De esta
manera, se garantiza una descarga de tracción suficiente a través del terminal de anillo.
☐ Sección del cable de puesta a tierra: máximo 10 mm²
Procedimiento:
1. Pele 12 mm el cable de puesta a tierra.
2. Meta el tornillo por la arandela elástica, la abrazadera y la arandela.
3. Enrosque un poco el tornillo en la rosca.

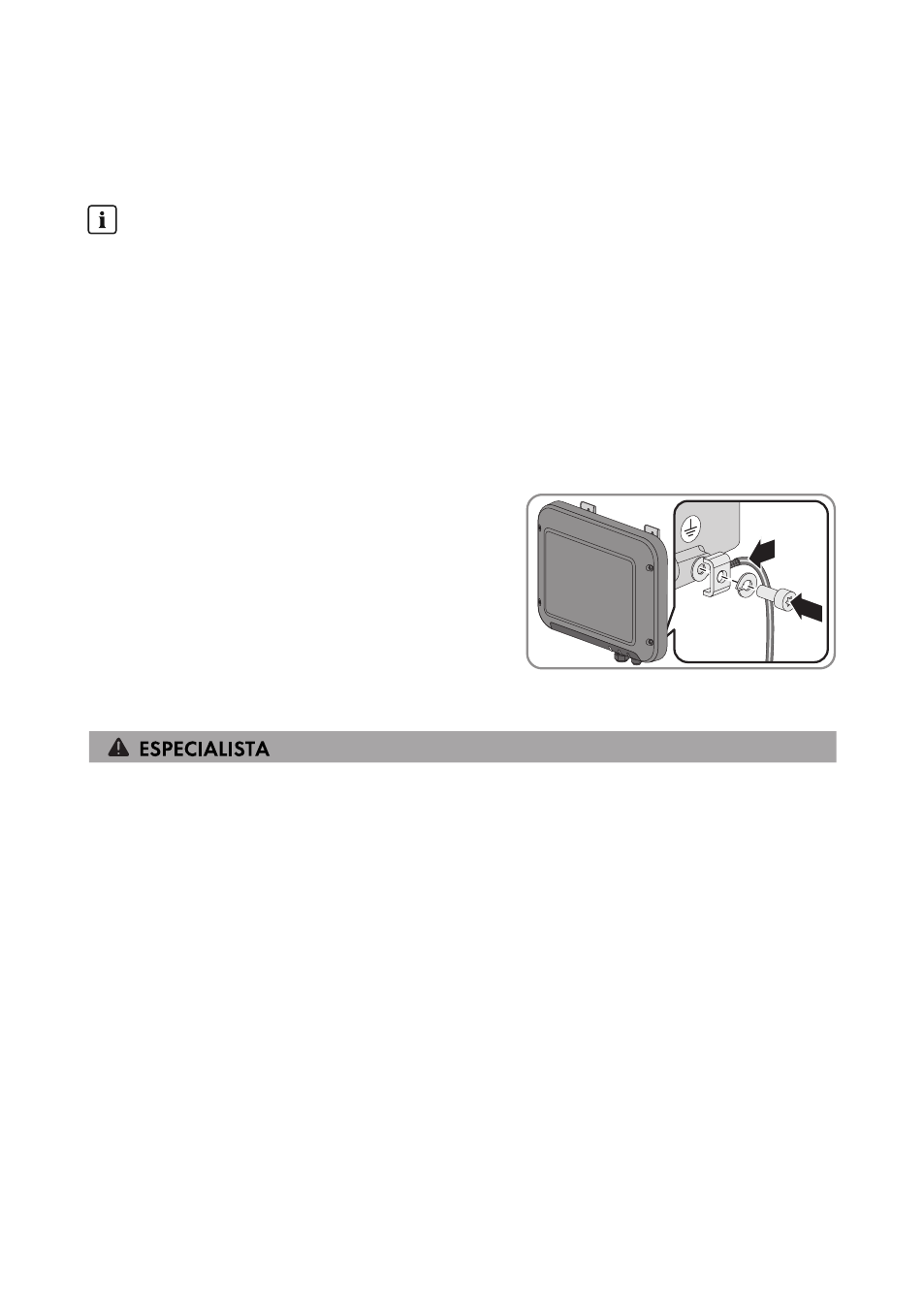

4. Pase el cable de puesta a tierra entre la
arandela y la abrazadera y apriete el tornillo
con un destornillador Torx (TX25) (par de
apriete: 6 Nm).
6.4 Conexión del inversor a la red
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Un cable de red
☐ En caso necesario: conectador de enchufe RJ45 ajustable in situ. SMA Solar Technology AG
recomienda el conectador de enchufe MFP8 T568 A Cat.6A de Telegärtner.
☐ En caso de instalar el cable de red a la intemperie: protección contra sobretensión para ser
instalada entre el cable de red del inversor y la red local del edificio. La protección contra
sobretensión evita que se transmitan a través del cable de red sobretensiones al edificio y a
otros equipos conectados a la red a causa de un rayo.
Requisitos del cableado:
Tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga en cuenta
estos requisitos del cableado.
☐ Tipo de cable: 100BaseTx
☐ Categoría del cable: Cat5, Cat5e, Cat6, Cat6a o Cat7
☐ Tipo de conector: RJ45 de Cat5, Cat5e, Cat6 o Cat6a
☐ Apantallamiento: SF/UTP, S/UTP, SF/FTP o S/FTP
☐ Número de pares de conductores y sección del conductor: mínimo 2 x 2 x 0,22 mm²
