Programar la primera pieza 1.3
1
TNC 640 | Modo de empleo Programación DIN/ISO | 5/2014
55
Programar un contorno sencillo

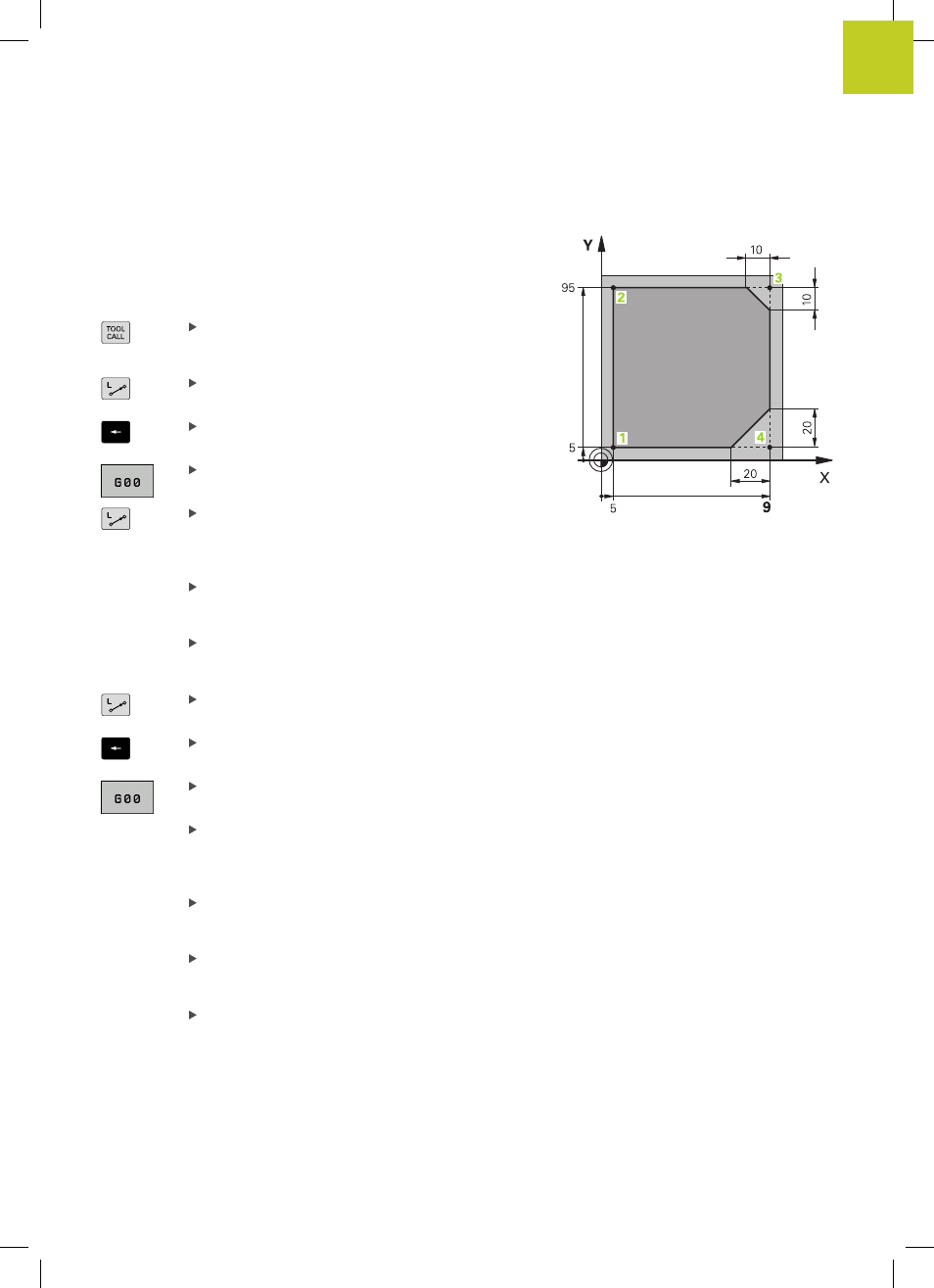

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Retirar la herramienta: Introducir los datos de la
herramienta. Confirmar los datos cada vez con la
tecla
ent, no olvidar el eje de herramienta.
Pulsar la tecla
L para abrir una frase de programa
de un movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la Softkey G0 para un desplazamiento
en marcha rápida
Retirar la herramienta: Pulsar la tecla de eje
naranja
Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla
ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla ENT: No activar ninguna
corrección del radio
¿Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Pulsar la tecla
L para abrir una frase de programa
de un movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la Softkey G0 para un desplazamiento
en marcha rápida
Posicionamiento previo de la herramienta en el
plano de mecanizado: Pulsar la tecla de eje naranja
X e introducir el valor para la posición que se debe
buscar, p. ej. -20
Pulsar la tecla de eje naranja Y e introducir el valor
para la posición que se debe buscar, p. ej. -20
Confirmar con la tecla ENT
Corrección del radio: ¿RL/RR/ninguna corr.?
confirmar con la tecla
ENT: No activar ninguna
corrección del radio
¿Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
