HEIDENHAIN TNC 640 (34059x-04) ISO programming - Manual (Página 223)

Movimientos de trayectoria – Coordenadas polares 6.5
6
TNC 640 | Modo de empleo Programación DIN/ISO | 5/2014
223
6.5 Movimientos de trayectoria –
Coordenadas polares
Resumen
Con las coordenadas polares se determina una posición mediante
un ángulo
H y una distancia R al polo I, J definido anteriormente.
Las coordenadas polares se utilizan preferentemente para:
Posiciones sobre arcos de círculo
Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros

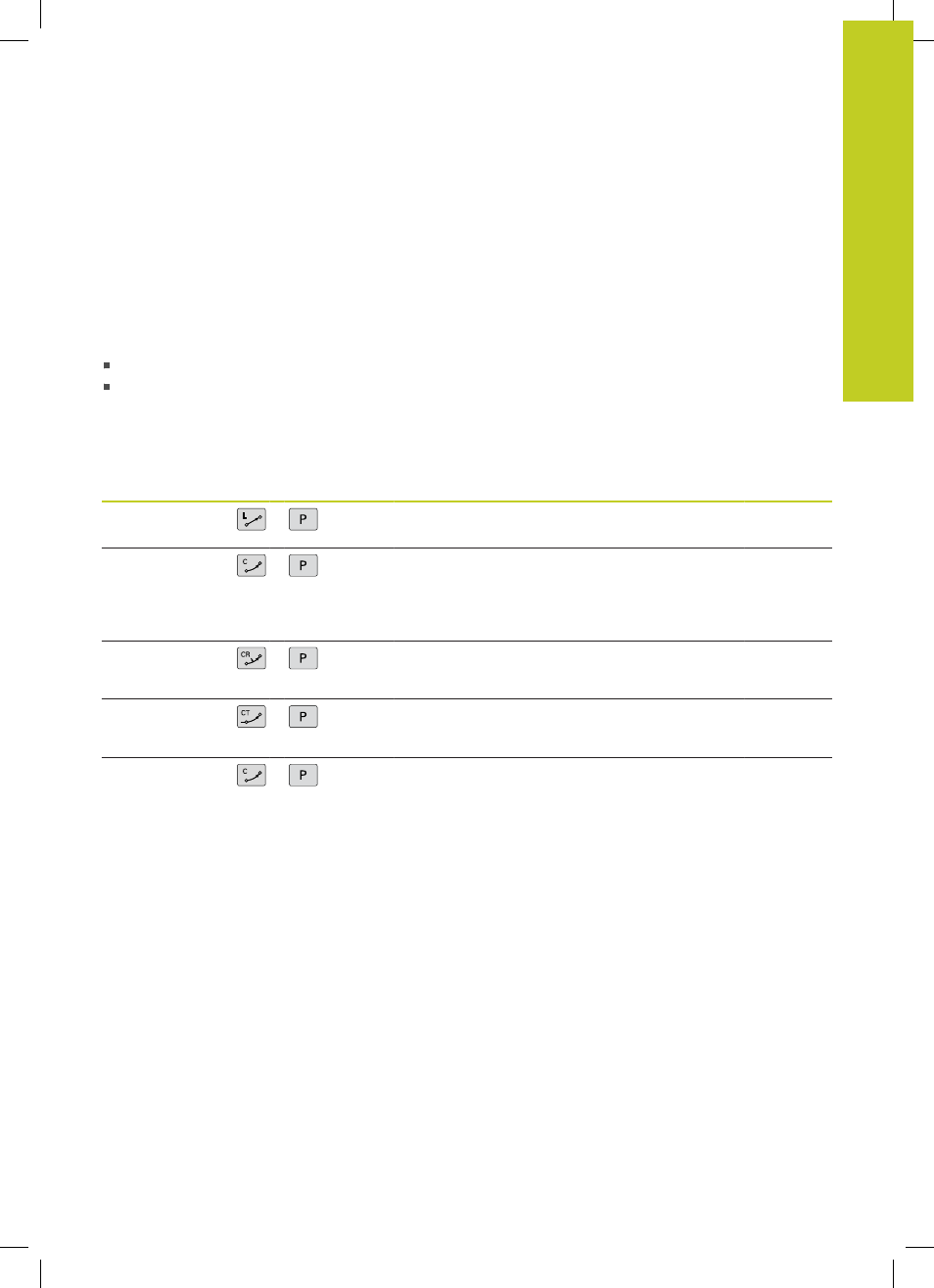

Resumen de las funciones de trayectoria con coordenadas
polares
Función Tecla de función de
trayectoria Movimiento de la
herramienta Introducciones precisas Página
Recta
G10, G11
+ Recta Radio polar, ángulo polar
del punto final de la recta 224
Arco de círculo
G12, G13 + Trayectoria circular
alrededor del punto
central del círculo/ polo
hasta el punto final del
arco del círculo Ángulo polar del punto
final del círculo 225
Arco de círculo
G15 + Trayectoria circular en
relación a la dirección
de giro activada Angulo en polares del
punto final del círculo 225
Arco de círculo
G16 + Trayectoria circular
tangente al tramo
anterior del contorno Radio polar, ángulo polar
del punto final del círculo 225
Interpolación
helicoidal + Superposición de una
trayectoria circular con
una recta Radio polar, ángulo
polar del punto final del
círculo, coordenadas del
punto final en el eje de la
herramienta 226
