396 Programación: Mecanizado multieje
1
1
.6 Cor
rección tr
idimensional de la her
ramienta (Opción de sof
tw
a
re
2)

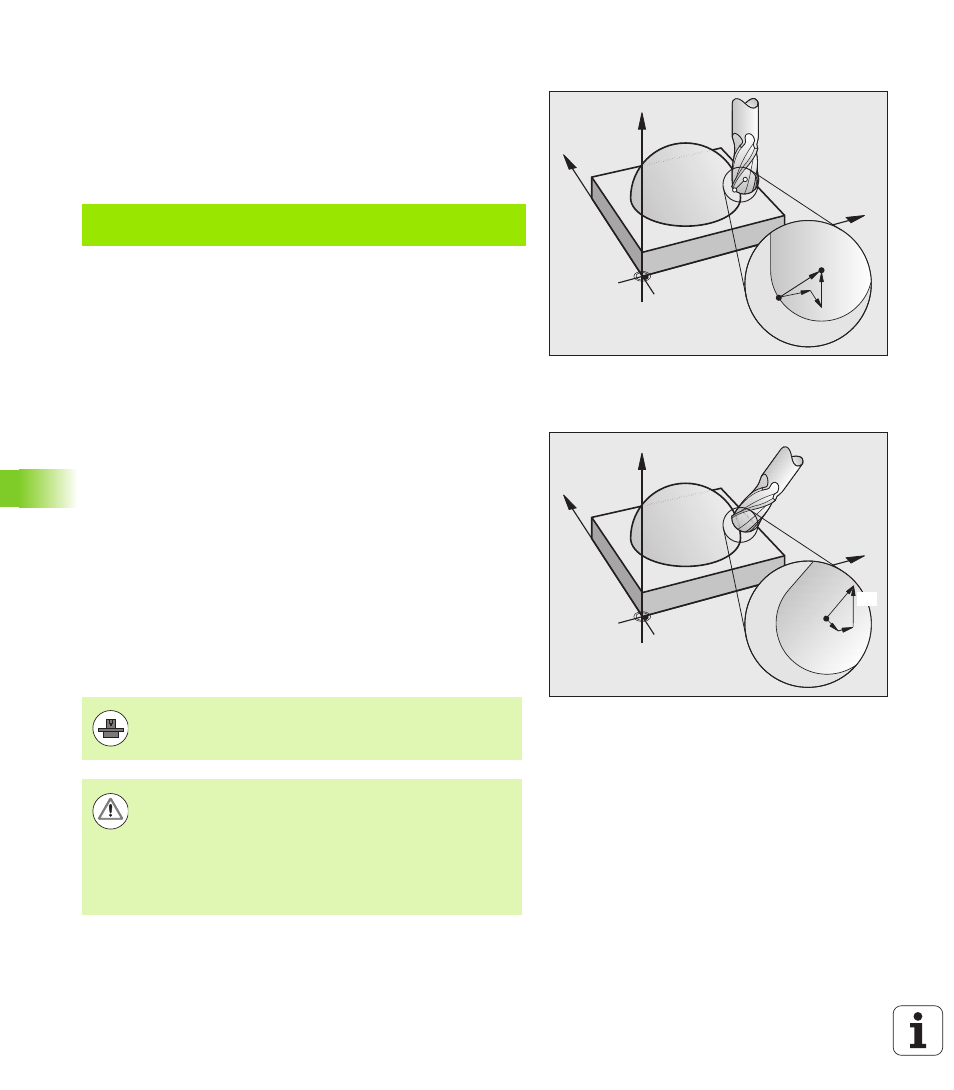

Corrección 3D sin TCPM
En mecanizados de 3 ejes, el TNC realiza una corrección 3D si el
programa NC se ha emitido con valores normalizados de superficie. La
corrección de radio RL/RR y TCPM y/o M128 debe estar inactiva. El TNC
desplaza la hta. en la dirección de las normales a la superficie según la
suma de los valores delta (tabla de htas. y TOOL CALL).
Ejemplo: Formato de la frase con normales a la superficie
Face Milling: Corrección 3D con TCPM
Face Milling es un mecanizado con la cara frontal de la herramienta. En
mecanizados de 5 ejes se realiza una corrección 3D si el programa NC
contiene superficies normalizadas y si TCPM y/o M128 está activo. La
corrección de radio RL/RR no debe estar activa. El TNC desplaza la hta.
en la dirección de las normales a la superficie según la suma de los
valores delta (tabla de htas. y TOOL CALL).
Cuando está activada TCPM (Véase "Mantener la posición del extremo
de la herramienta durante el posicionamiento de los ejes basculantes
(TCPM): M128 (opción de software 2)" en pág. 384) el TNC mantiene
la herramienta perpendicular al contorno de la pieza, cuando en la frase
LN
no está determinada ninguna orientación de la herramienta.
Si en la frase LN está definida una orientación de la herramienta T y a
la vez está activa M128 (y/o la FUNCION TCPM), el TNC posiciona
automáticamente los ejes giratorios de la máquina de forma que la
herramienta alcance la orientación de la herramienta indicada.
Z
Y
X
P
T
NZ P
NX
NY
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Recta con corrección 3D
X, Y, Z : Coordenadas corregidas del punto final de la recta
NX, NY, NZ : Componentes de la normal a la superficie
F : Avance
M : Función auxiliar
Z
Y
X
TX TY
TZ
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulte el
manual de la máquina.
¡Atención: Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
