Programar la primera pieza 1.3
1
TNC 620 | Modo de empleo Programación DIN/ISO | 12/2013
47

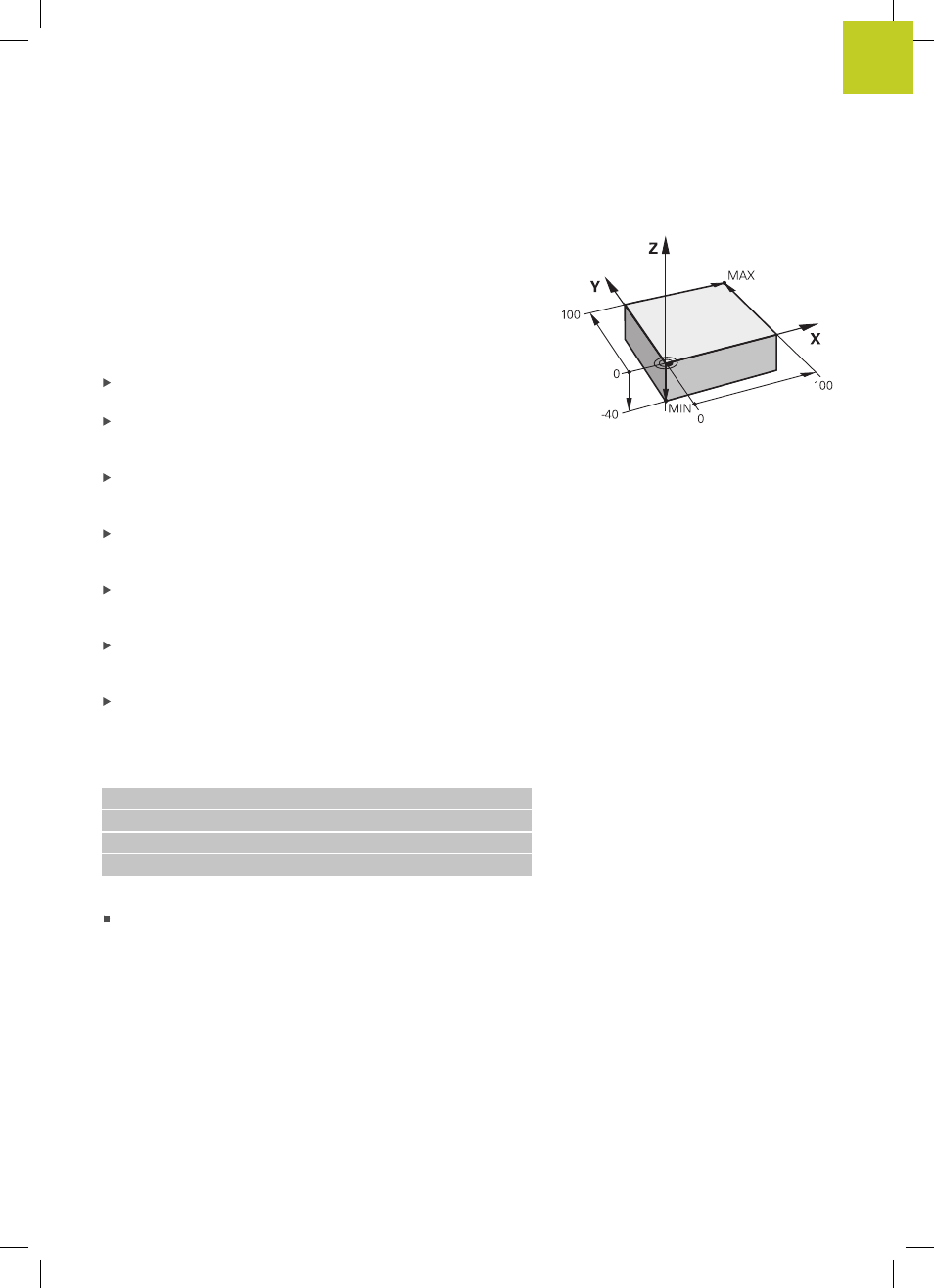

Definir una pieza en bruto
Después de abrir un programa nuevo, el TNC iniciará
inmediatamente el diálogo para introducir la definición de la
pieza en bruto. Como pieza en bruto siempre se define un cubo
indicando el punto MIN y MAX siempre referido al punto de
referencia elegido.
Después de abrir un programa nuevo, el TNC iniciará
inmediatamente la definición de la pieza en bruto y solicita los
datos de la pieza en bruto necesarios:
Eje de cabezal Z - Plano XY: introducir el eje de cabezal activo.
G17 es el ajuste por defecto, aceptar con la tecla ENT
Definición de pieza en bruto: mínimo X: introducir la
coordenada X más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT
Definición de pieza en bruto: mínimo Y: introducir la
coordenada Y más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT
Definición de pieza en bruto: mínimo Z: introducir la
coordenada Z más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. -40, confirmar con la tecla ENT
Definición de pieza en bruto: máximo X: introducir la
coordenada X más grande de la pieza en bruto respecto al punto
de referencia, p. ej. 100, confirmar con la tecla ENT
Definición de pieza en bruto: máximo Y: introducir la
coordenada Y más grande de la pieza en bruto respecto al punto
de referencia, p. ej. 100, confirmar con la tecla ENT
Definición de pieza en bruto: máximo Z: introducir la
coordenada Z más grande de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT: el TNC
terminará el diálogo
Ejemplo de frases NC
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NUEVO G71 *
Informaciones detallada respecto a este tema
Definir la pieza en bruto: Page 88
