Datos de herramienta 5.2
5
TNC 620 | Modo de empleo Programación DIN/ISO | 12/2013
163
Comprobación del empleo de la herramienta
La función de comprobación del empleo de la
herramienta debe ser habilitada por el fabricante
de la máquina. Rogamos consulte el manual de la
máquina.
Para poder realizar un test de utilización de herramienta, el
programa en lenguaje conversacional a comprobar debe haber
sido simulado totalmente en el modo de funcionamiento
Test de
programa.
Aplicar la comprobación de utilización de la herramienta
Mediante las softkeys UTILIZACIÓN DE HERRAMIENTA y
COMPROBACIÓN DE UTILIZACIÓN DE HERRAMIENTA y
antes del inicio de un programa en el modo de funcionamiento
Ejecutar, puede comprobarse si las herramientas utilizadas en el
programa seleccionado existen y si disponen de suficiente tiempo
de utilización. El TNC compara para ello los valores reales del
tiempo de aplicación de la tabla de herramientas, con los valores
nominales del fichero de aplicación de la herramienta.

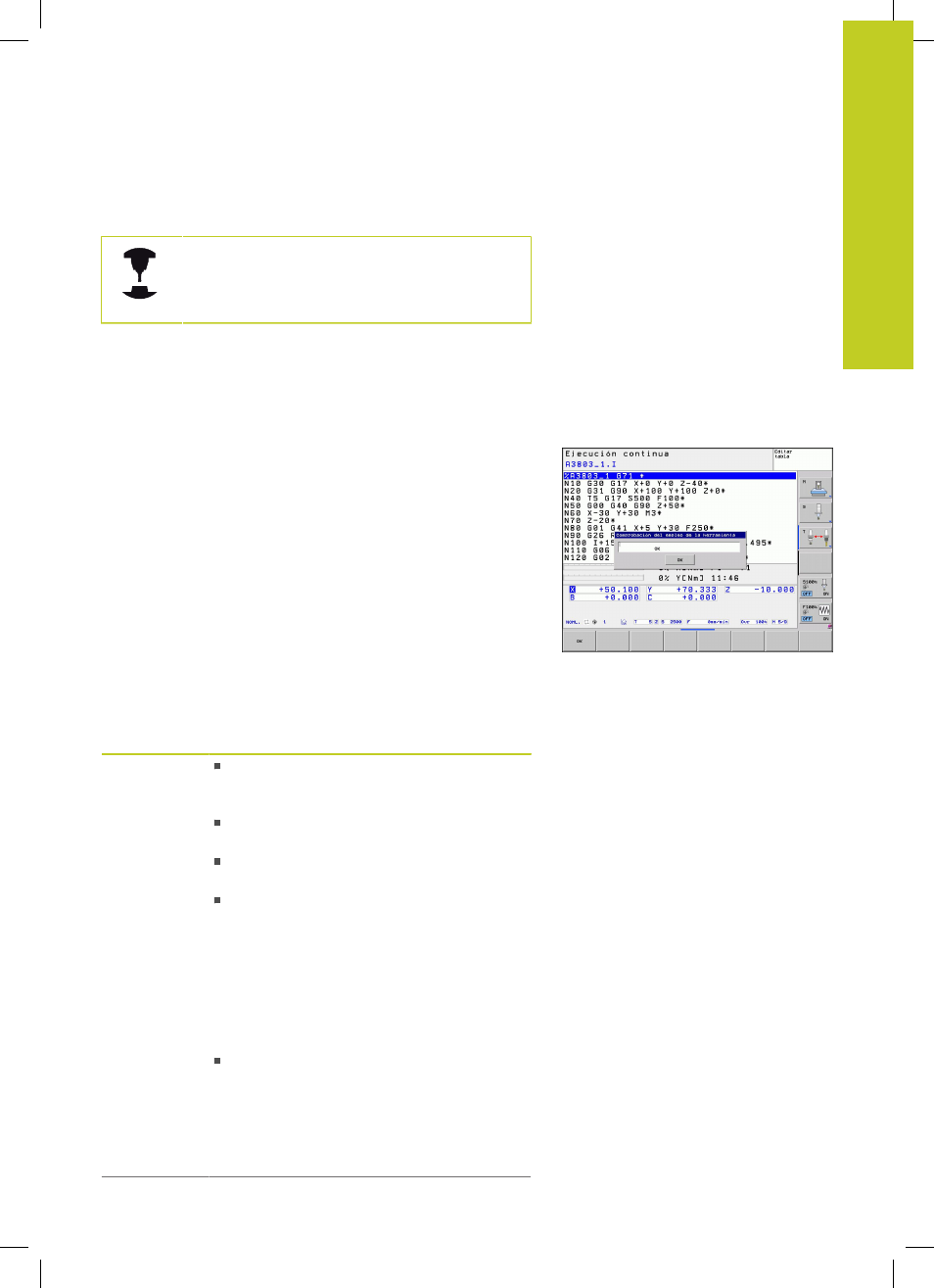

Después de accionar la softkey COMPROBACIÓN DE UTILIZACIÓN
DE HERRAMIENTA, el TNC visualiza el resultado de la
comprobación de aplicación en una ventana superpuesta. Cerrar la
ventana superpuesta con la tecla ENT.
El TNC memoriza los tiempos de aplicación de la herramienta en
un fichero separado con la extensión
pgmname.H.T.DEP. El fichero
de aplicación de la herramienta generado contiene las siguientes
informaciones:
Columna Significado
TOKEN TOOL: Tiempo de empleo de la herramienta
por
TOOL CALL. Los registros se listan en
una secuencia cronológica
TTOTAL: Tiempo total de aplicación de una
herramienta
STOTAL: acceso a un subprograma; los
registros se listan cronológicamente
TIMETOTAL: el tiempo total de mecanizado
del programa NC se registra en la columna
WTIME. En la columna PATH, el TNC
destaca el nombre de búsqueda del
correspondiente programa NC. La columna
TIME contiene la suma de todas las
entradas
TIME (sin movimientos de
desplazamiento rápido). El TNC fija el resto
de columnas a 0
TOOLFILE: el TNC destaca en la columna
PATH el nombre de búsqueda de la tabla de
herramientas, con la cual se ha realizado el
test de programa. Con ello el TNC puede
determinar en la propia comprobación de
empleo de la herramienta, si se ha realizado
el test de programa con TOOL.T
