Funcionamiento manual y ajuste
13.8 Fijar punto de referencia con palpador 3D (Opción de Software
Touch probe functions)
13
396
TNC 620 | Modo de empleo Programación DIN/ISO | 12/2013
Fijar el punto de referencia en el punto de intersección de varios
taladros:
Realizar un posicionamiento previo
aproximadamente en el centro del taladro.
El taladro debe palparse automáticamente: Fijar
mediante softkey
Palpar: Pulsar la tecla START externa. El palpador
palpa el círculo automáticamente
Repetir el proceso para los elementos restantes
Finalizar el proceso de palpación, cambiar a menú
de evaluación: Pulsar la Softkey EVALUAR
Punto de referencia: introducir ambas
coordenadas del punto central del círculo en la
ventana del menú, aceptar con softkey FIJAR
PUNTO DE REF., o escribir valor en una tabla (see
"Escribir en una tabla de puntos cero los valores de
medición de los ciclos de palpación", Page 382, ó
see "Escribir en la tabla de presets los valores de
medición de los ciclos de palpación", Page 383)
Finalizar la función de palpación: Pulsar la Softkey
ENDE

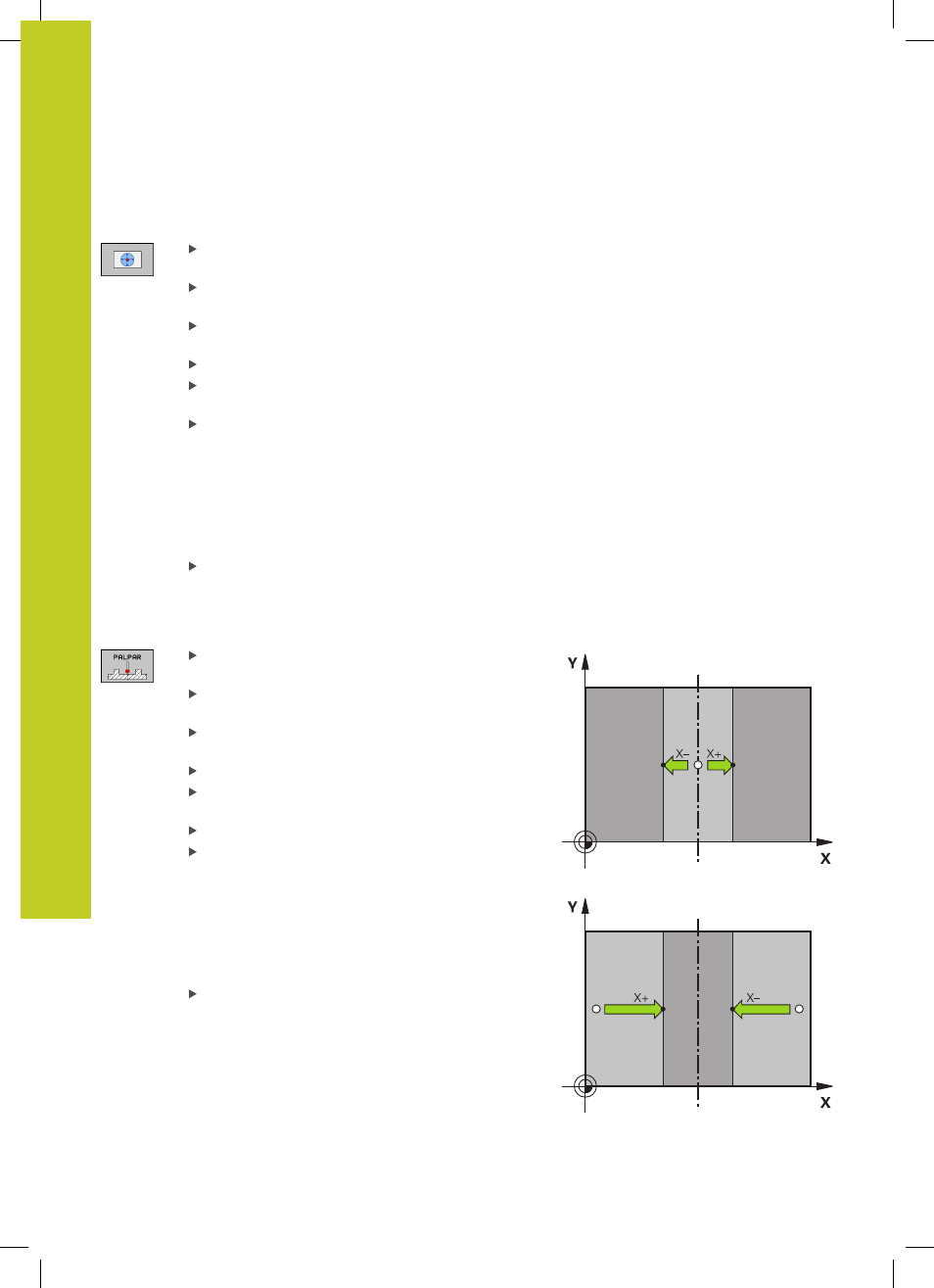

Eje central como punto de referencia
Seleccionar la función de palpación: Pulsar la
Softkey PALPAR
Posicionar el palpador cerca del primer punto de
palpación
Seleccionar la dirección de palpación mediante
softkey
Palpar: pulsar la tecla NC-Start
Posicionar el palpador cerca del segundo punto de
palpación
Palpar: pulsar la tecla NC-Start
Punto de referencia: Introducir las coordenadas
del punto de referencia en la ventana del menú,
aceptar con la Softkey FIJAR PUNTO DE REF. , o
escribir el valor en una tabla (see "Escribir en una
tabla de puntos cero los valores de medición de
los ciclos de palpación", Page 382, o see "Escribir
en la tabla de presets los valores de medición de
los ciclos de palpación", Page 383.
Finalizar la función de palpación: Pulsar la tecla
ENDE
