CALIBRAR RADIO TS INTERIOR (Ciclo 462, DIN/ISO: G262, opción
de software 17)
17.7
17
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
421
Para determinar el desplazamiento de centros de la
bola de palpador, el TNC debe estar preparado por
el fabricante de la máquina. ¡Rogamos consulten el
manual de su máquina!
La característica de si o como el palpador se puede
orientar ya viene predefinida en los palpadores de
HEIDENHAIN. El fabricante de la máquina configura
otros palpadores.
RADIO DEL ARO Q407: Diámetro del aro de ajuste.
Campo de introducción 0 a 99,9999

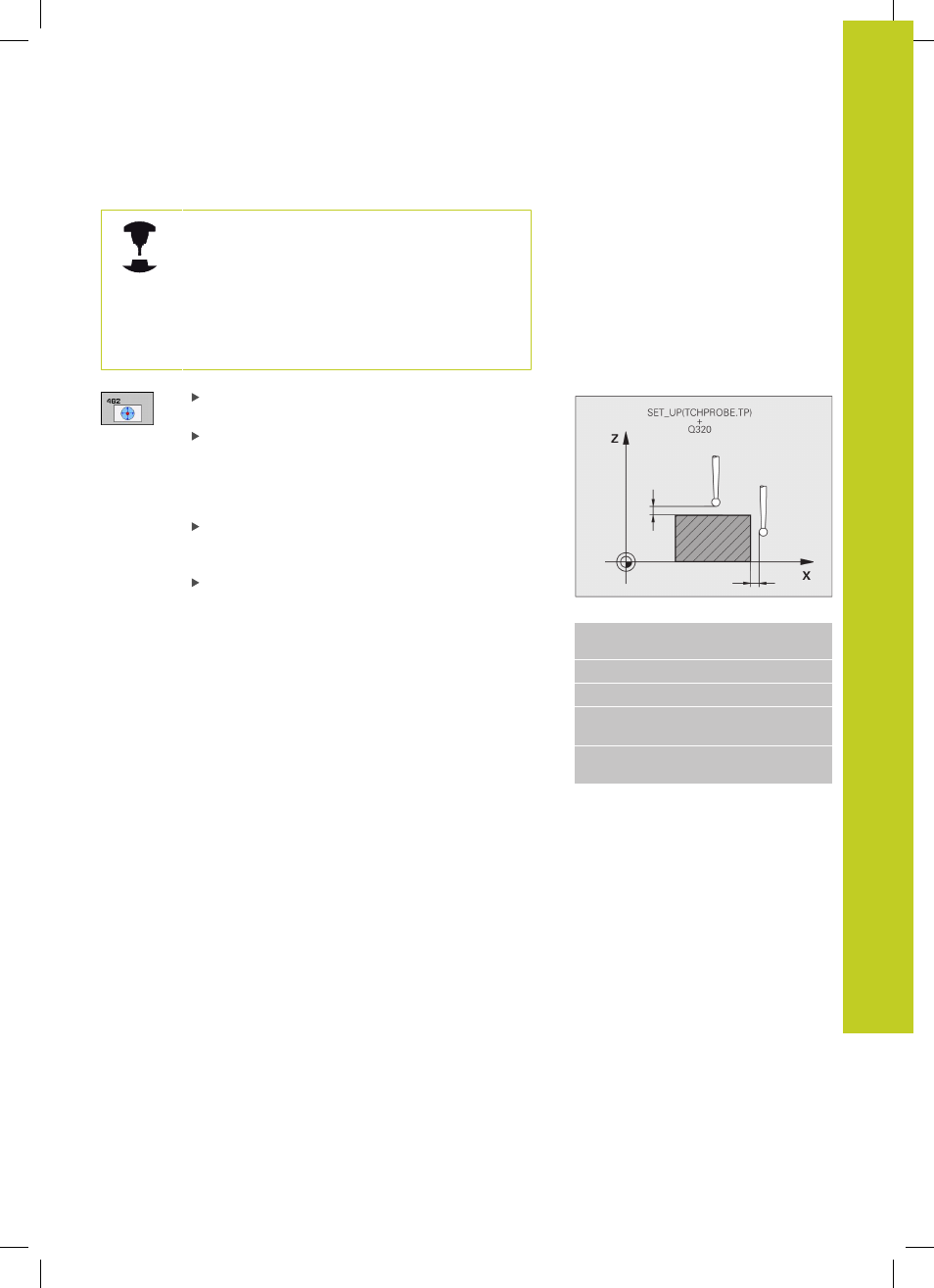

DIST. SEGURIDAD Q320 (incremental): Distancia
adicional entre el punto de medición y la bola
del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
NÚMERO DE PALPACIONES Q407 (absoluto):
Número de puntos de medición sobre el diámetro.
Campo de introducción 0 a 8
ÁNGULO DE REFERENCIA Q380 (absoluto): Ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción 0
a 360,0000
Bloques NC
5 TCH PROBE 462 CALIBRAR TS
(PALPADOR) EN ARO
Q407=+5 ;RADIO DEL ARO
Q320=+0 ;DIST. DE SEGURIDAD
Q423=+8 ;NÚMERO DE
PALPACIONES
Q380=+0 ;ÁNGULO DE
REFERENCIA
