ROSCADO CON MACHO ROTURA DE VIRUTA (Ciclo 209, DIN/ISO:
G209, opción de software 19)
4.4
4
TNC 620 | Modo de Empleoprogramación de ciclos | 1/2014
105

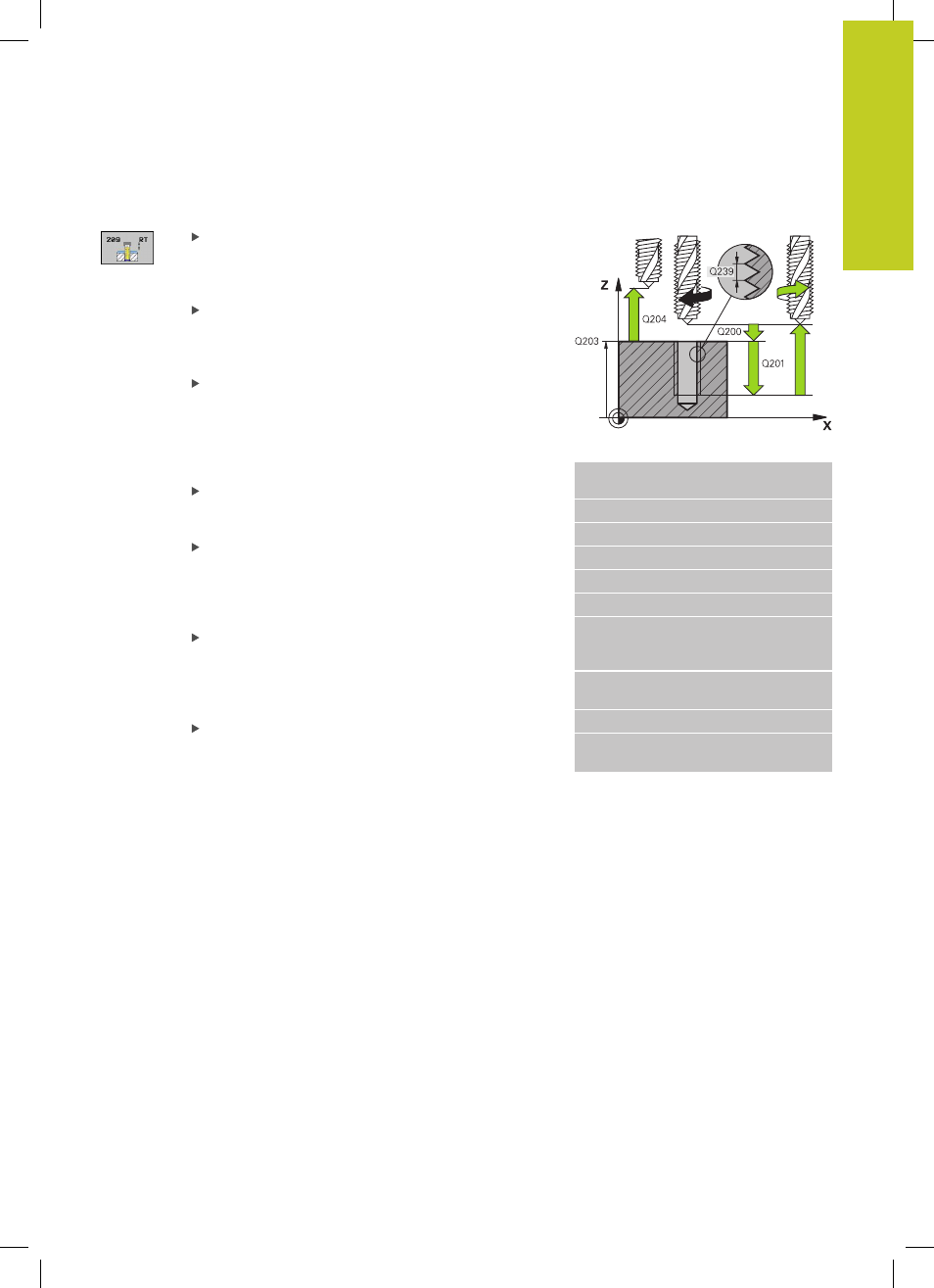

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Profundidad de taladrado hasta la rotura de
viruta Q257 (incremental): Aproximación, después
de la cual el TNC realiza una rotura de viruta. Si
se introduce 0, no hay rotura de viruta. Campo de
introducción 0 hasta 99999.9999
Retroceso con rotura de viruta Q256: El TNC
multiplica el paso Q239 por el valor introducido y
hace retroceder la herramienta al romper viruta
según dicho valor calculado. Si se programa Q256
= 0, el TNC retira la hta. del taladro completamente
(a la distancia de seguridad) para retirar la viruta.
Campo de introducción 0,1000 a 99999,9999
Frases NC
26 CYCL DEF 209 ROSCADO ROTURA DE
VIRUTA
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q257=5 ;PROFUNDIDAD DE
TALADRADO ROTURA
DE VIRUTA
Q256=+25 ;RETROCESO CON
ROTURA DE VIRUTA
Q336=50 ;ÁNGULO DEL CABEZAL
Q403=1.5 ;FACTOR
REVOLUCIONES
