Test y ejecución del programa
15.1 Gráficos (Opción de software Advanced grafic features)
15
468
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

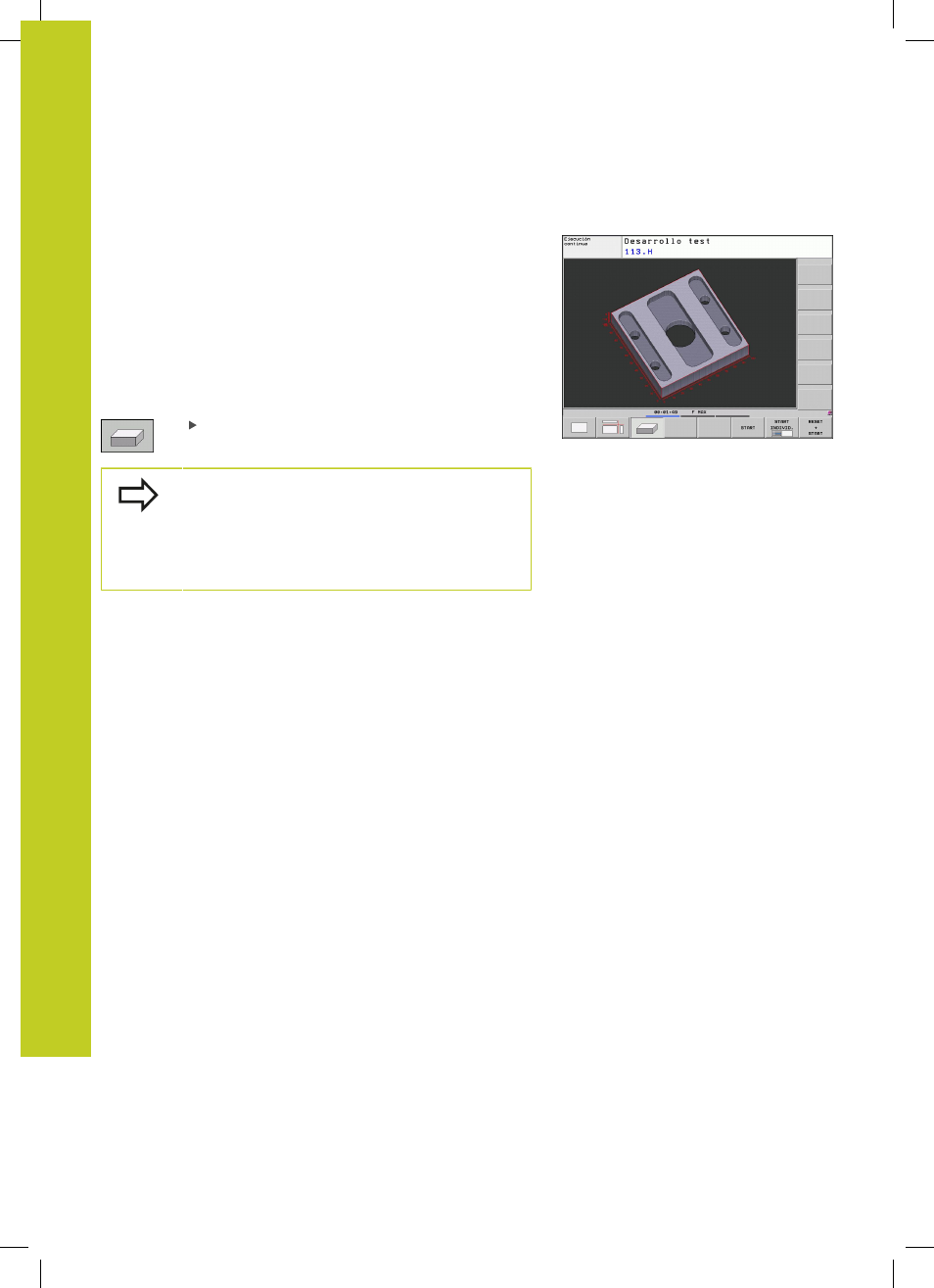

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D mediante softkeys alrededor
del eje vertical e inclinarlo alrededor del eje horizontal. Si tiene
un ratón conectado al TNC, también puede ejecutar esta función
pulsando el botón derecho del ratón.
Los contornos de la pieza en bruto para iniciar la simulación gráfica
se representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles
las funciones para la ampliación de una sección, ver "Ampliación de
sección", Página 470.
Seleccionar la representación 3D con esta softkey.
La velocidad del gráfico 3D depende de la longitud
de las cuchillas (columna
LCUTS de la tabla de
herramientas). Si
LCUTS está definido con 0 (ajuste
básico), entonces la simulación cuenta con una
longitud de corte indefinida, lo que conlleva a un alto
tiempo de cálculo.
