Funcionamiento manual y ajuste
13.8 Fijar punto de referencia con palpador 3D (Opción de Software
Touch probe functions)
13
444
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Punto central del círculo como punto de referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,

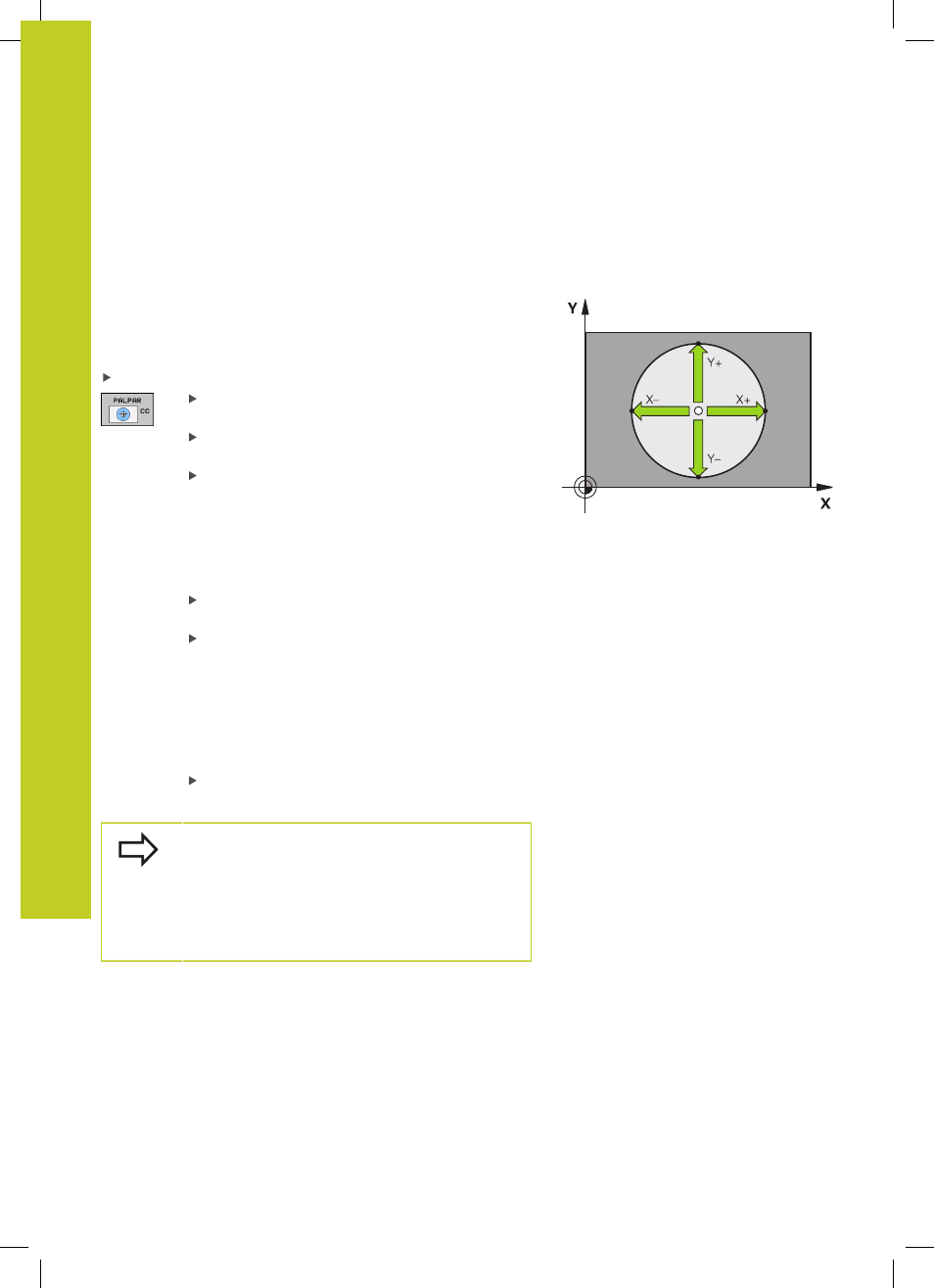

Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones
de los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser
cualquiera.
Posicionar la bola de palpación aprox. en el centro del círculo
Seleccionar la función de palpación: Seleccionar la
Softkey PALPAR CC
Seleccionar la dirección de palpación o la Softkey
para rutina de palpación automática
Palpar: Pulsar la tecla START externa. El palpador
palpa la pared interior del círculo en la dirección
seleccionada. En el caso de que no se utilice
ninguna rutina de palpación, se deberá repetir
dicho proceso. Tras el tercer proceso de palpación
se puede permitir el cálculo del punto central (se
recomiendan cuatro puntos de palpación).
Finalizar el proceso de palpación, cambiar a menú
de evaluación: Pulsar la Softkey EVALUAR
Punto de referencia: introducir ambas
coordenadas del punto central del círculo en la
ventana del menú, aceptar con softkey FIJAR
PUNTO DE REF., o escribir valor en una tabla (ver
"Escribir en una tabla de puntos cero los valores de
medición de los ciclos de palpación", Página 432,
ó ver "Escribir en la tabla de presets los valores de
medición de los ciclos de palpación", Página 433)
Finalizar la función de palpación: Pulsar la Softkey
ENDE
Con tres puntos de palpación el TNC ya puede
calcular círculos exteriores o interiores, p. ej. en
segmentos de círculo. Los resultados son más
precisos si se obtienen círculos con cuatro puntos
de palpación. Si es posible, el palpador debe
posicionarse siempre previamente lo más centrado
posible.
