Principios básicos de las funciones de trayectoria 6.2
6
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
177

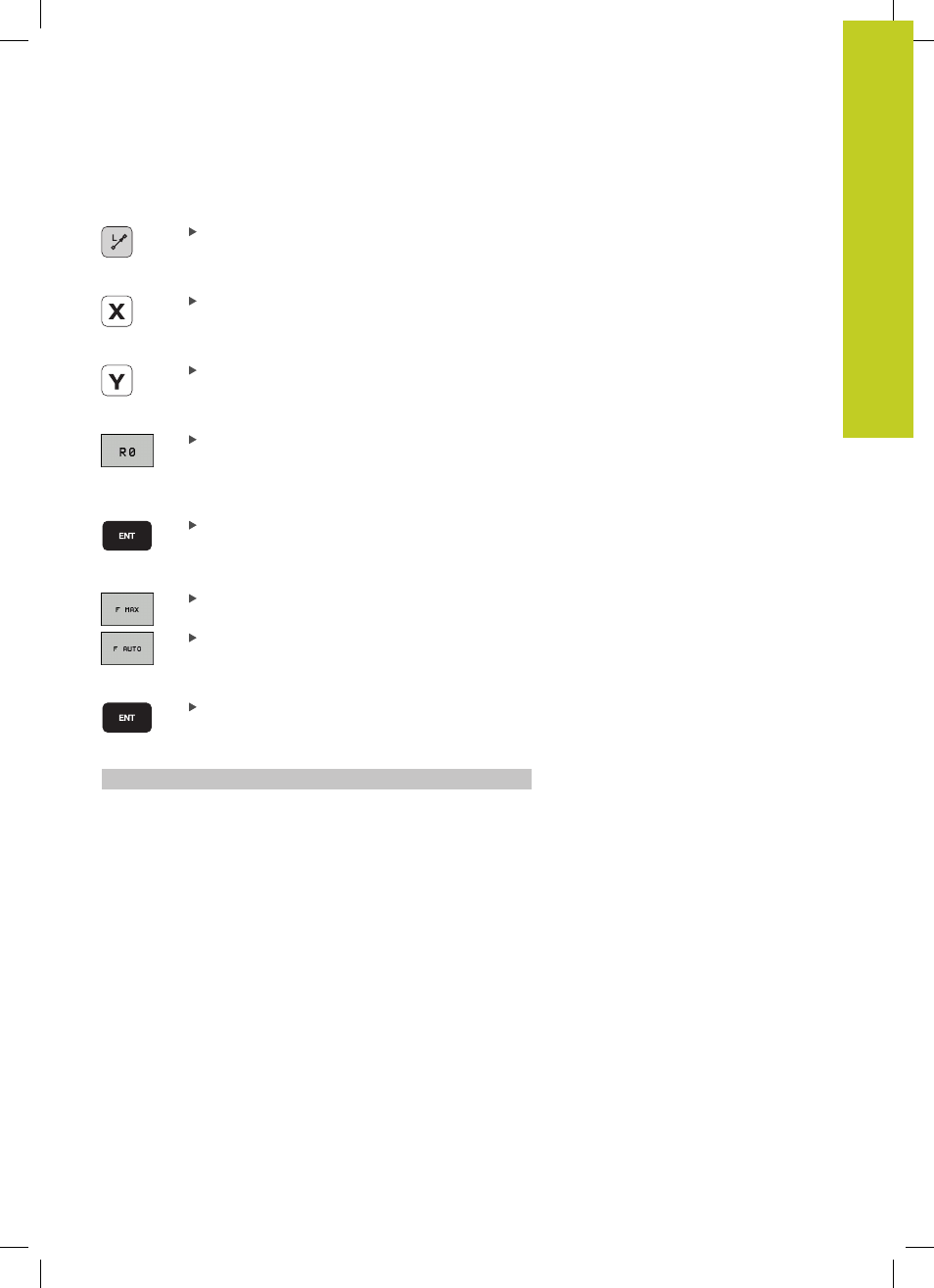

Ejemplo: programación de una recta
Abrir el diálogo de programación: p.ej., recta
¿COORDENADAS ?
Introducir las coordenadas del punto final de la
recta, p.ej., -20 en X
¿COORDENADAS ?
Introducir las coordenadas del punto final de la
recta, p.ej., 30 en Y, confirmar con la tecla ENT
CORRECIÓN DEL RADIO: ¿RL/RR/SIN CORRECC.?
Seleccionar la corrección de radio: p.ej., pulsar
la softkey R0, la herramienta se desplaza sin
corrección.
¿AVANCE F=? / F MAX = ENT
INTRODUCIR 100 (Avance p.ej. 100 mm/min; con
programación en PULGADAS: La introducción de
100 corresponde a un avance de 10 pulgadas/min.)
y confirmar con la tecla ENT , o
desplazar en marcha rápida: Pulsar la softkey
FMAX, o
desplazamiento con el avance que está definido en
la frase
TOOL CALL : Pulsar la softkey F AUTO.
¿FUNCION AUXILIAR M?
INTRODUCIR 3 (Función auxiliar, p.ej. M3) y
finalizar el diálogo con la tecla ENT
Línea en el programa de mecanizado
L X-20 Y+30 R0 FMAX M3
