HEIDENHAIN TNC 620 83
3.2 Abr
ir e intr
oducir pr
ogr
a
mas
3.2 Abrir e introducir programas
Estructura de un programa NC en formato
Lenguaje conversacional HEIDENHAIN
Un programa de mecanizado consta de una serie de frases de

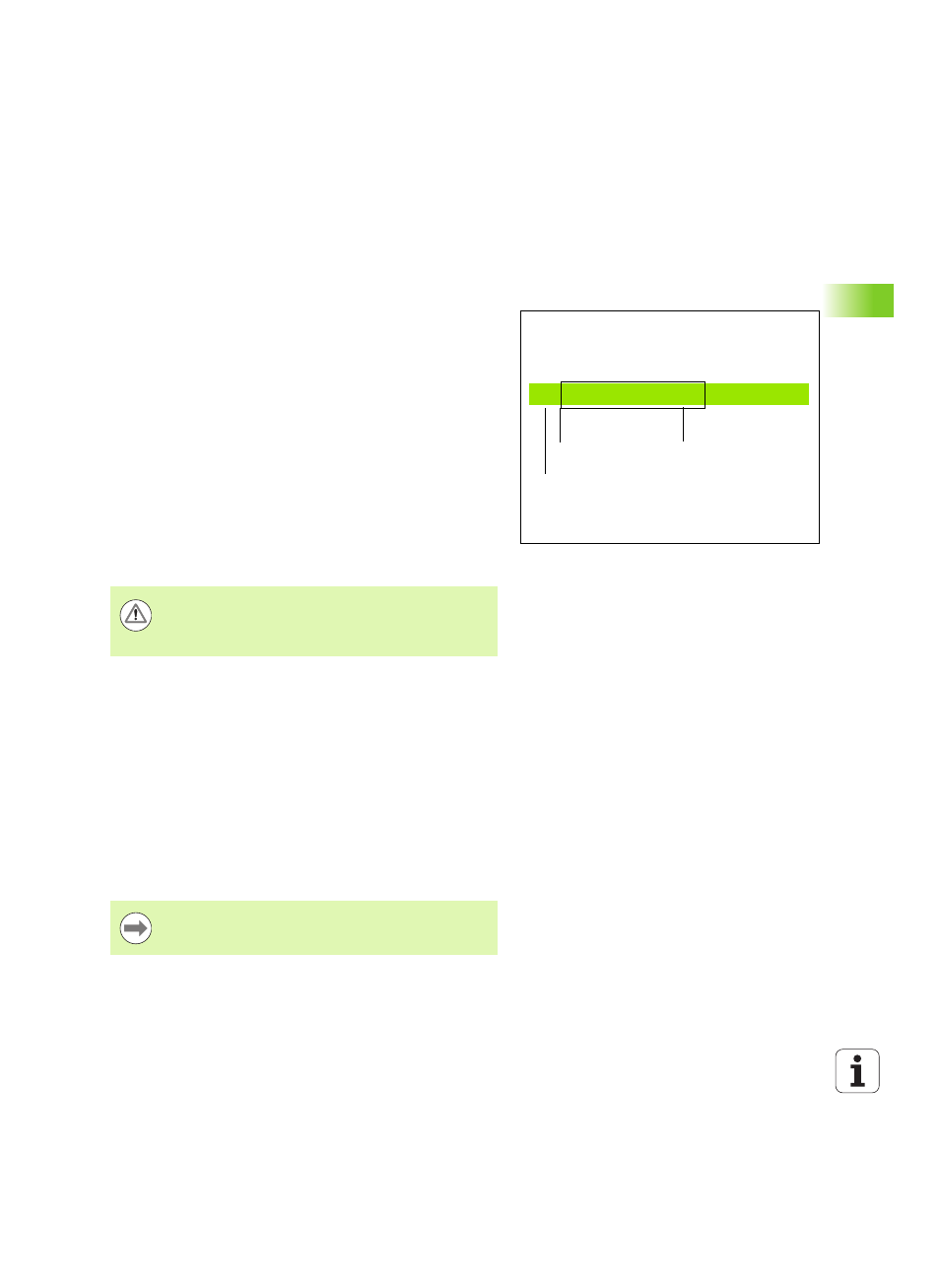

programa. En el dibujo de la derecha se indican los elementos de una
frase.
El TNC enumera automáticamente las frases de un programa de
mecanizado en secuencia ascendente.
La primera frase de un programa se identifica con BEGIN PGM, el
nombre del programa y la unidad de medida válida.
Las frases siguientes contienen información sobre:
„ la pieza en bruto
„ Llamada a la herramienta
„ Desplazamiento a una posición de seguridad
„ Avances y revoluciones
„ Tipos de trayectoria, ciclos y otras funciones
La última frase de un programa se identifica con END PGM, el nombre
del programa y la unidad de medida válida.
Definición de la pieza en bruto: BLK FORM
Inmediatamente después de abrir un nuevo programa se define el
gráfico de una pieza en forma de paralelogramo sin mecanizar. Para
poder definir posteriormente la pieza en bruto, pulsar la tecla SPEC
FCT, la softkey PREAJUSTES PROGRAMA y a continuación la softkey
BLK FORM. El TNC precisa dicha definición para las simulaciones
gráficas. Los lados del paralelogramo pueden tener una longitud
máxima de 100.000 mm y deben ser paralelos a los ejes X, Y y Z. Este
bloque está determinado por los puntos de dos esquinas:
„ Punto MIN : Coordenada X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
„ Punto MAX : Coordenada X, Y y Z máximas del paralelogramo;
introducir valores absolutos o incrementales
10 L X+10 Y+5 R0 F100 M3
Número de bloque
Función de
trayectoria Palabras
Añadir, modificar
¡HEIDENHAIN recomienda desplazarse a una posición de
seguridad después de la llamada de herramienta, desde la
cual el TNC pueda posicionarse para un mecanizado libre
de colisiones!
¡La definición de la pieza en bruto sólo se precisa si se
quiere verificar gráficamente el programa!
