178 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

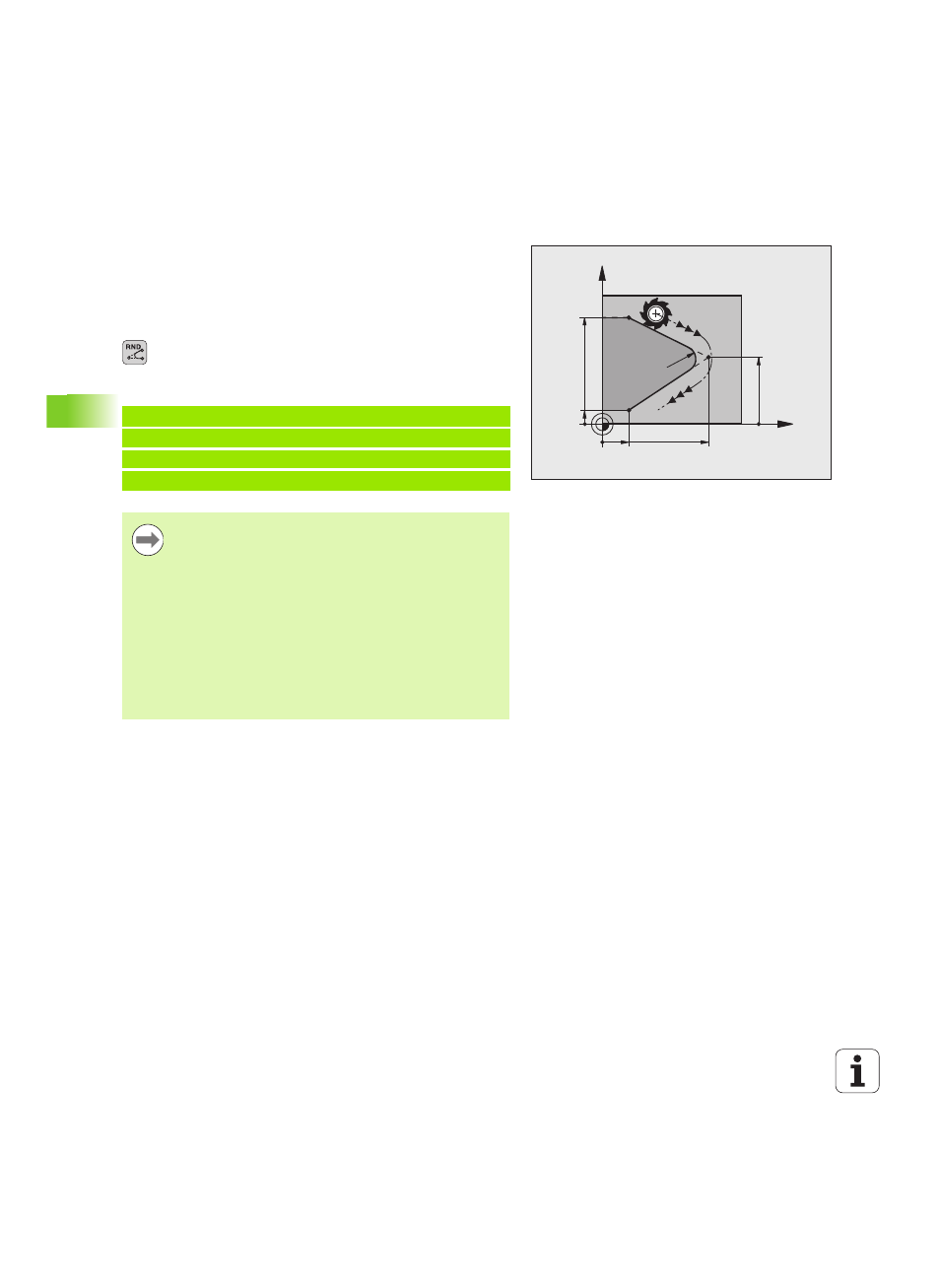

Redondeo de esquinas RND
La función RND redondea esquinas del contorno.
La herramienta se desplaza según una trayectoria circular, que se une
tangencialmente tanto a la trayectoria anterior del contorno como a la
posterior.
El radio de redondeo debe poder realizarse con la herramienta llamada.
U Radio de redondeo : Radio del arco, en caso necesario:
U Avance F (actúa sólo en una frase RND)
Ejemplo de frases NC
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Las trayectorias anterior y posterior del contorno deben
contener las dos coordenadas del plano en el cual se
ejecuta el redondeo de esquinas. Cuando se mecaniza el
contorno sin corrección del radio de la herramienta, deben
programarse ambas coordenadas del plano de
mecanizado.
El punto de la esquina no se mecaniza.
El avance programado en una frase RND sólo actúa en
dicha frase RND. Después vuelve a ser válido el avance
programado antes de la frase RND.
Una frase RND se puede utilizar también para la
aproximación suave sobre el contorno, .
