Programación: Funciones especiales
1
1
.3 Supervisión de los medios de sujeción (opción de sof
tw
a
re
DCM)
11.3 Supervisión de los medios de
sujeción (opción de software DCM)
Nociones básicas

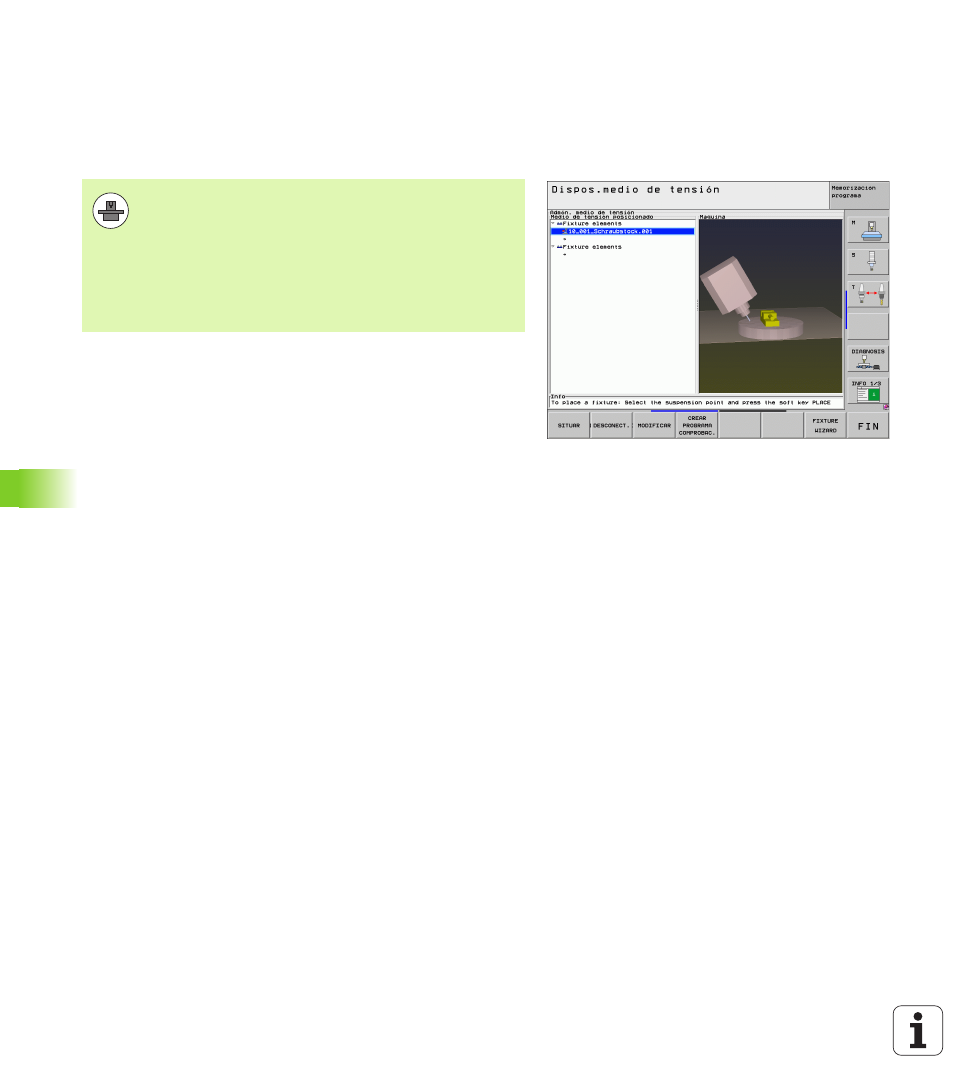

Mediante la gestión de los medios de sujeción en modo manual se
pueden posicionar medios de sujeción sencillos en la zona de trabajo
de la máquina para poder efectuar la supervisión de colisión entre la
herramienta y el medio de sujeción.
Para el posicionamiento de los medios de sujeción se requieren varios
pasos:
Modelar la plantilla de medios de sujeción
En la página web de HEIDENHAIN, HEIDENHAIN ofrece plantillas
para medios de sujeción como p. ej. tonillos de banco o platos de
mordazas en una biblioteca de medios de sujeción (véase "Plantillas
de medios de sujeción" en pág. 337) creadas con una aplicación de
PC (KinematicsDesign). El fabricante de su máquina puede modelar
plantillas para medios de sujeción adicionales y ponerles a su
disposición. Las plantillas para medios de sujeción tienen la
extensión cft
Parametrizar los medios de sujeción: FixtureWizard
Con FixtureWizard (fixture = engl.: Spannvorrichtung) se realiza la
definición de las dimensiones exactas del medio de sujeción
mediante la parametrización de la plantilla para medios de sujeción.
FixtureWizard está disponible como herramienta de PC y también
dentro de la gestión de medios de sujeción del TNC y genera un
medio de sujeción posicionable con dimensiones exactas según su
definición (véase "Parametrizar los medios de sujeción:
FixtureWizard" en pág. 338). Los medios de sujeción posicionables
tienen la extensión cfx
Para poder utilizar la supervisión de los medios de sujeción,
el fabricante de su máquina debe haber definido los puntos
de posicionamiento permitidos en la descripción de la
cinemática. ¡Rogamos consulten el manual de su
máquina!
La máquina debe estar equipada con un palpador 3D digital
para la medición de la pieza, si no es así no se puede
posicionar el medio de sujeción en la máquina.
