HEIDENHAIN iTNC 530 (340 49x-05) ISO programming - Manual (Página 231)

HEIDENHAIN iTNC 530 231
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

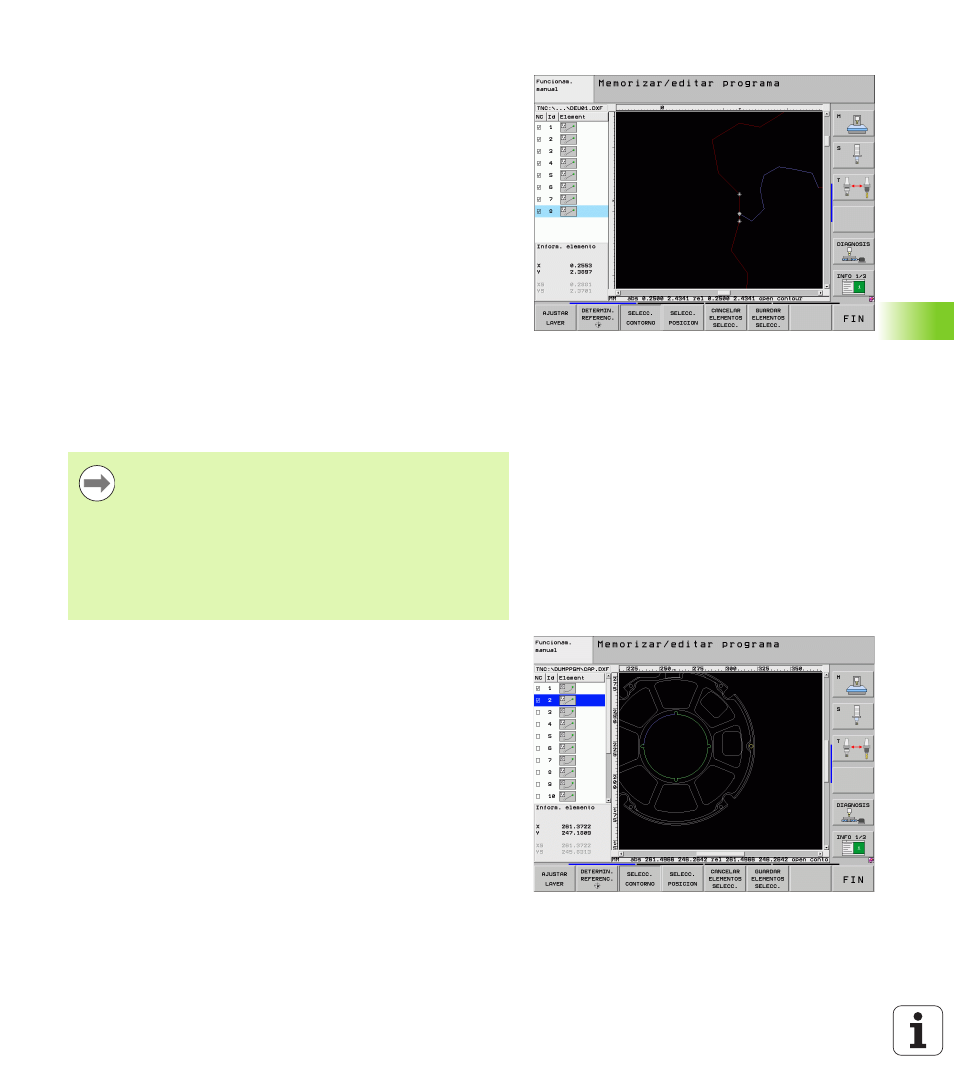

Dividir, alargar, acortar los elementos de contorno
Si los elementos de contorno a seleccionar están unidos de forma
roma en el plano, deberá dividir ante todo el elemento de contorno
correspondiente. Esta función está disponible automáticamente, si se
encuentra en el modo de selección de un contorno.
Debe procederse de la siguiente forma:
U Se selecciona el contorno de elemento contiguo unido de forma
roma, es decir, marcado en color azul
U Pulsar sobre el elemento de contorno a dividir: el TNC muestra el
punto de intersección con un asterisco con un círculo y los puntos
finales seleccionables con un simple asterisco
U Pulsar sobre el punto de intersección pulsando a la vez la tecla
CTRL: el TNC divide el elemento de contorno en el punto de
intersección y vuelve a omitir los puntos. En caso necesario, el TNC
alarga o acorta el elemento de contorno contiguo unido de forma
roma hasta el punto de intersección de ambos elementos
U Volver a pulsar sobre el elemento de contorno dividido: el TNC
vuelve a visualizar el punto de intersección y el punto final
U Pulsar sobre el punto final deseado: el TNC marca el elemento
actualmente dividido en color azul
U Seleccionar el siguiente elemento de contorno
Información del elemento
El TNC visualiza en la parte inferior izquierda de la pantalla diferentes
informaciones referentes al elemento del contorno seleccionado por
última vez en la ventana izquierda o derecha mediante un clic de ratón.
„ Recta
Punto final de las rectas y, adicionalmente, el punto inicial de las
rectas desactivado
„ Círculo, arco de círculo
Punto central del círculo, punto final del círculo y sentido de giro.
Adicionalmente desactivado el punto inicial y el radio del círculo
Si el elemento de contorno a alargar/acortar es una recta,
entonces el TNC alarga/acorta el elemento de contorno
linealmente. Si el elemento de contorno a alargar/acortar
es un círculo, entonces el TNC lo alarga/acorta
circularmente.
Para poder utilizar estas funciones, deben estar
seleccionados, como mínimo, dos elementos de
contornos, a fin de que la dirección esté claramente
determinada.
