HEIDENHAIN iTNC 530 233
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

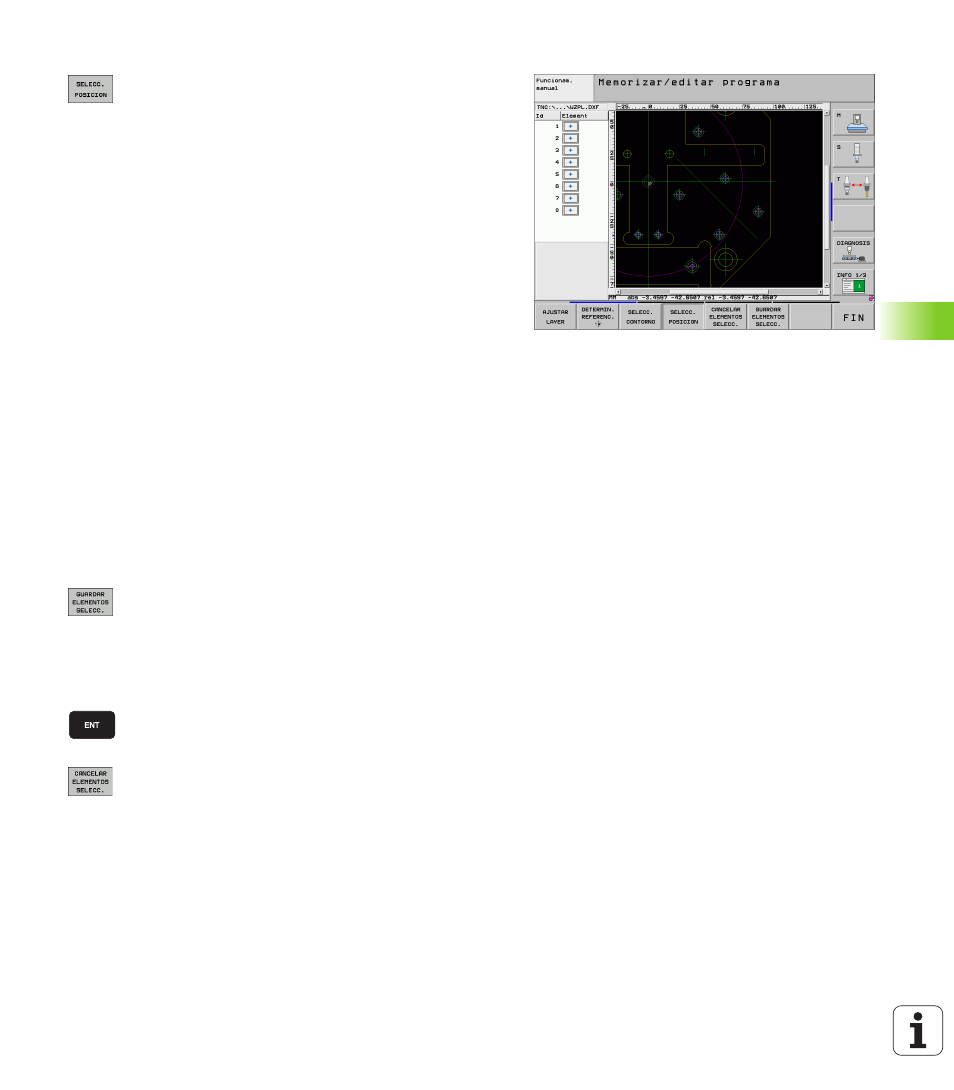

Selección individual
U Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha se
vuelve activa para la selección de posición
U Para seleccionar una posición de mecanizado: pulsar
con el botón izquierdo del ratón sobre el elemento
deseado: el TNC visualiza con un asterisco las
posiciones de mecanizado seleccionables que se
encuentran en el elemento seleccionado. Pulsar
sobre uno de los asteriscos: el TNC acepta la posición
seleccionada en la ventana izquierda (visualización de
un punto). Al seleccionar un cïrculo mediante clic con
el ratón, el TNC utiliza el centro del círculo
directamente como posición de mecanizado.
U En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados pulsando de nuevo
sobre el elemento en la ventana derecha mientras
pulsa a la vez la tecla CTRL (hacer clic dentro dentro
de la selección).
U Si desea determinar la posición de mecanizado
mediante un corte de dos elementos, pulsar sobre el
primer elemento con el botón izquierdo del ratón: el
TNC visualiza con un asterisco las posiciones de
mecanizado seleccionables
U Pulsar sobre el segundo elemento (recta, círculo
completo o círculo) con el botón izquierdo del ratón: el
TNC acepta el punto de intersección de los
elementos en la ventana izquierda (visualización de un
punto)
U Memorizar las posiciones de contorno en un fichero
de puntos: el TNC visualiza una ventana superpuesta,
en la cual puede introducir cualquier nombre para el
fichero. Ajuste básico: nombre del fichero DXF. Si el
nombre del DXF contiene diéresis o espacios en
blanco, el TNC sustituye dichos caracteres por un
guión bajo
U Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
U Si se desean seleccionar aún más posiciones de
mecanizado para luego memorizarlas en otro fichero:
pulsar la softkey ANULAR ELEMENTOS
SELECCIONADOS y proceder de la forma
anteriormente descrita
