622 Funciones MOD
1
7.14 Intr
oducir los már
g
enes de desplazamient
o
, visualización
de
l
p
unt
o
cer

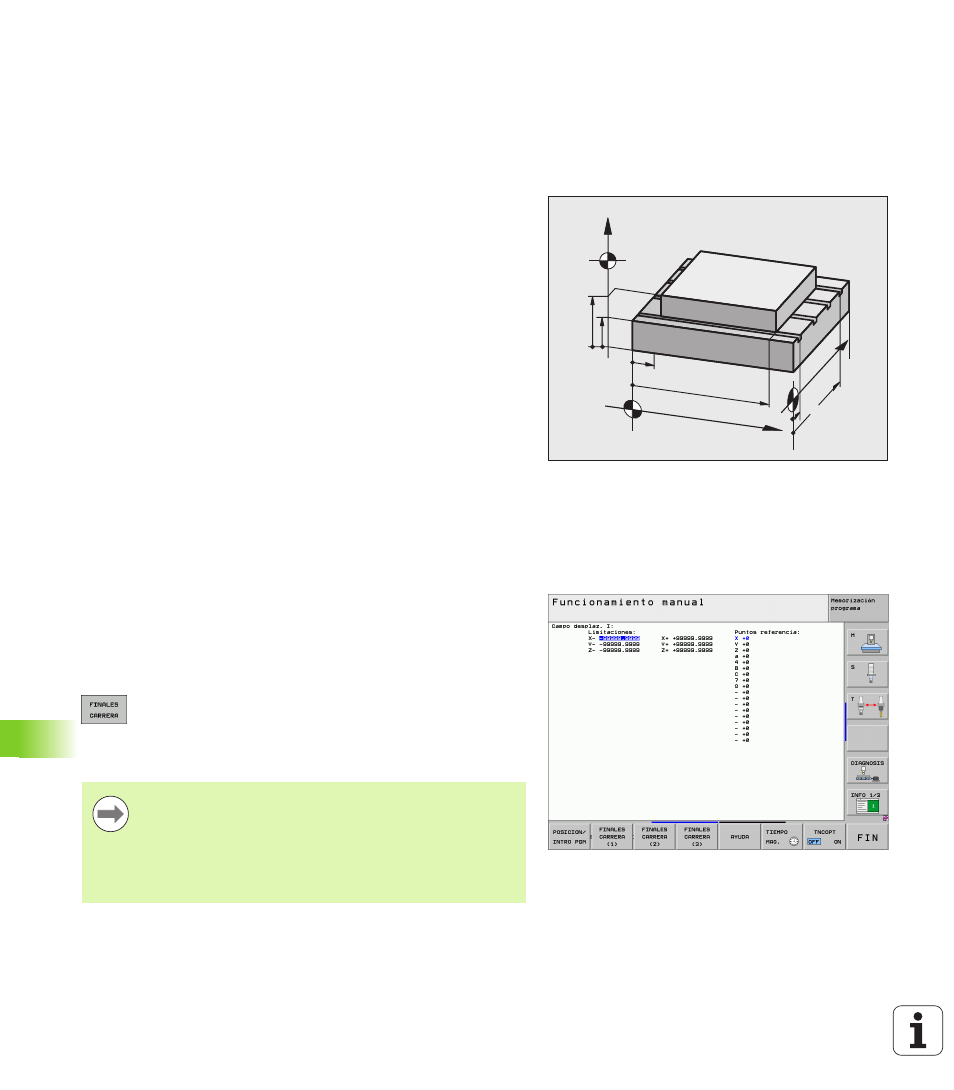

o 17.14 Introducir los márgenes de
desplazamiento, visualización
del punto cero
Aplicación
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINAL DE CARRERA: para ello se programan los valores máximos de
los ejes en dirección positiva y negativa en relación al punto cero de la
máquina. Si la máquina dispone de varios márgenes de
desplazamiento, se puede ajustar el límite para cada uno de ellos por
separado (softkey FINAL DE CARRERA (1) a FINAL DE CARRERA (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas sin límite de los finales de carrera, se
programa como FINAL DE CARRERA el recorrido máximo del TNC
(+/- 99999 mm).
Cálculo e introducción del margen de
desplazamiento máximo
U Seleccionar la visualización de posiciones REF
U Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
U Anotar los valores con su signo
U Seleccionar las funciones MOD: pulsar tecla MOD
U Introducir el límite del margen de desplazamiento:
pulsar la softkey FINAL DE CARRERA. Introducir los
valores anotados para los ejes como limitaciones
U Salida de la función MOD: pulsar la softkey FIN
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
La corrección de radios de la herramienta activa no se
tiene en cuenta en la limitación del margen de
desplazamiento.
Después de sobrepasar los puntos de referencia, se
tienen en cuenta las limitaciones del margen de
desplazamiento y los finales de carrera de software.
