HEIDENHAIN iTNC 530 207
6.3 Apr
o
ximación y salida del cont
or
no

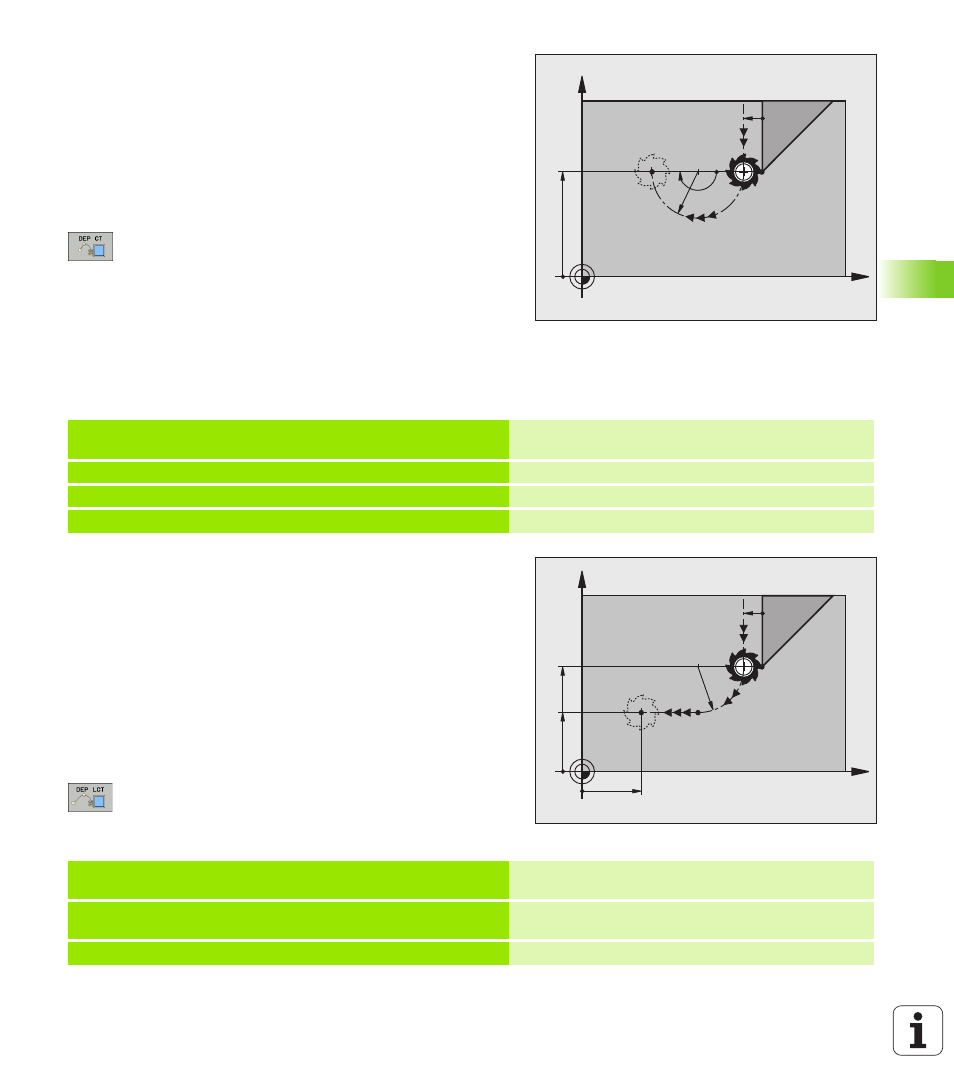

Salida según una trayectoria circular con
conexión tangente: DEP CT
El TNC desplaza la herramienta desde una trayectoria circular del
último punto del contorno P
E
al punto final P
N
. La trayectoria circular
se une tangencialmente al último tramo del contorno.
U Programar el último elemento del contorno con punto final P
E
y
corrección del radio
U Abrir el diálogo con la tecla APPR/DEP y la softkey DEP CT:
U Ángulo del punto central CCA de la trayectoria circular
U Radio R de la trayectoria circular
„ La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
introducir R siempre positivo
„ La herramienta debe salir por el lado opuesto de la
pieza, determinado por la corrección de radio:
introducir R negativo
Ejemplo de frases NC
Salida según una trayectoria circular tangente al
contorno y a una recta: DEP LCT
El TNC desplaza la herramienta en una trayectoria circular desde el
último punto del contorno P
E
a un punto auxiliar P
H
. Desde allí se
desplaza sobre una recta al punto final P
N
. El último elemento del
contorno y la recta de P
H
- P
N
tienen transiciones tangenciales con la
trayectoria circular. De esta forma la trayectoria circular está
determinada por el radio R.
U Programar el último elemento del contorno con punto final P
E
y
corrección del radio
U Abrir el diálogo con la tecla APPR/DEP y la softkey DEP LCT:
U Introducir las coordenadas del punto final P
N
U Radio R de la trayectoria circular. Introducir R positivo
Ejemplo de frases NC
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Último elemento del contorno: P
E
con corrección del
radio
24 DEP CT CCA 180 R+8 F100 Ángulo del punto central=180°,
Radio de la trayectoria circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Último elemento del contorno: P
E
con corrección del
radio
24 DEP LCT X+10 Y+12 R+8 F100 Coordenadas P
N
, radio de la trayectoria
circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
