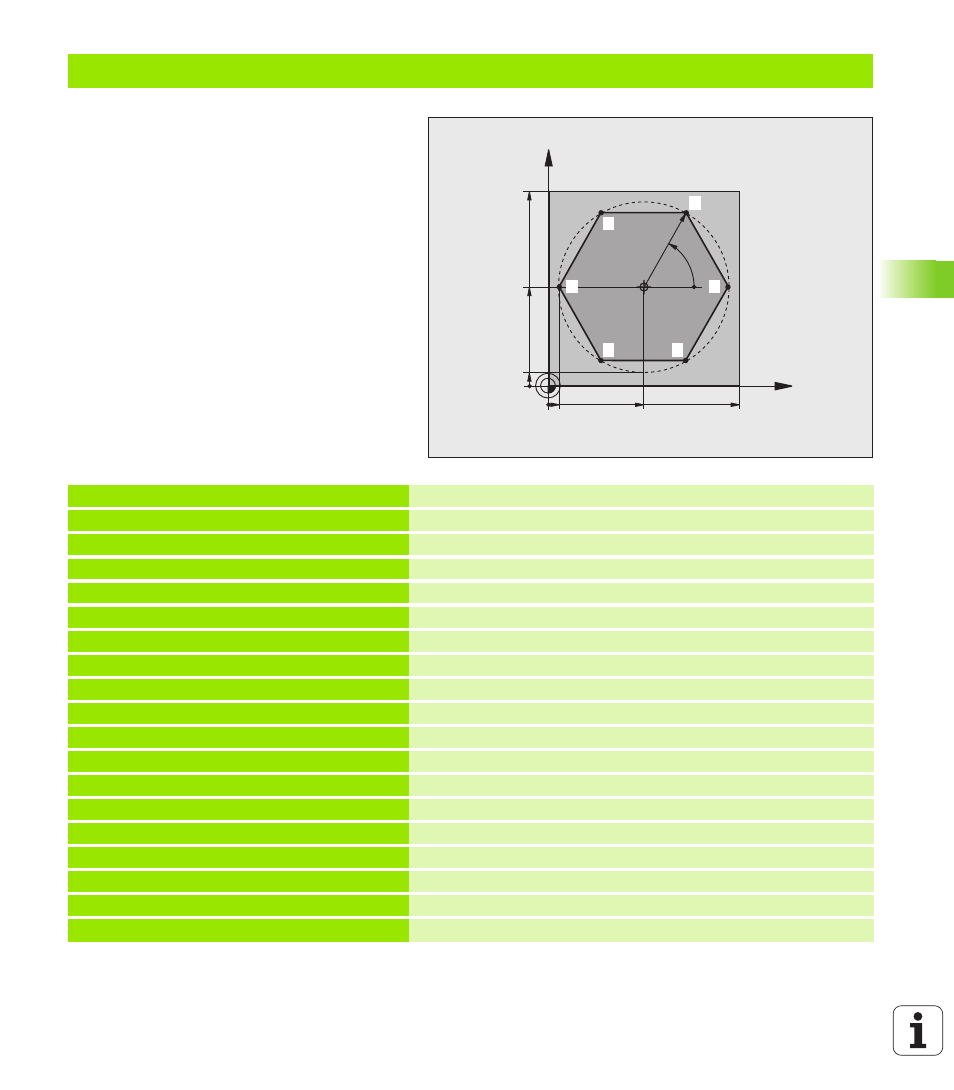

Ejemplo: Movimiento lineal en polares
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7.5 Definición de la herramienta
4 TOOL CALL 1 Z S4000 Llamada a una herramienta
5 CC X+50 Y+50 Definición del punto de referencia para las coordenadas polares
6 L Z+250 R0 FMAX Retirar la herramienta
7 LP PR+60 PA+180 R0 FMAX Posicionamiento previo de la herramienta
8 L Z-5 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
9 APPR PLCT PR+45 PA+180 R5 RL F250 Alcanzar el punto 1 según un círculo con conexión tangencial
10 LP PA+120 Llegada al punto 2
11 LP PA+60 Llegada al punto 3
12 LP PA+0 Llegada al punto 4
13 LP PA-60 Llegada al punto 5
14 LP PA-120 Llegada al punto 6
15 LP PA+180 Llegada al punto 1
16 DEP PLCT PR+60 PA+180 R5 F1000 Salida del contorno según un círculo con conexión tangente
17 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
