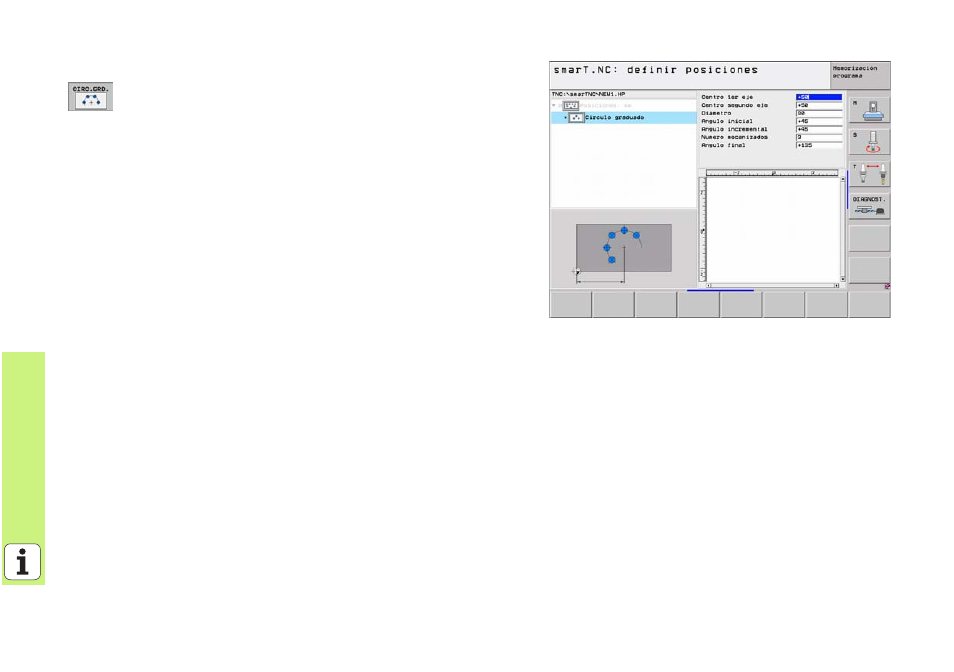

Círculo parcial
8 Centro del 1er. eje : coordenada 1 del punto central del
círculo en el eje principal del plano de mecanizado
8 Centro del 2º eje : coordenada 2 del punto central del
círculo en el eje auxiliar del plano de mecanizado
8 Diámetro : diámetro del círculo
8 Ángulo inicial : ángulo polar de la primera posición de
mecanizado. Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta en Z).
Valor a introducir positivo o negativo
8 Paso angular : ángulo polar incremental entre dos
posiciones de mecanizado. Valor a introducir positivo o
negativo. Una modificación del paso angular provoca
automáticamente una modificación del ángulo final definido
8 Número de mecanizados : número total de posiciones de
mecanizado sobre el círculo
8 Ángulo final : ángulo polar del último taladro. Eje de
referencia: eje principal del plano de mecanizado activo (por
ej. X con eje de herramienta en Z). Valor a introducir positivo
o negativo. Una modificación del ángulo final provoca
automáticamente una modificación del paso angular
anteriormente definido, en caso necesario
