Definición de posiciones de
mecanizado
Nociones básicas

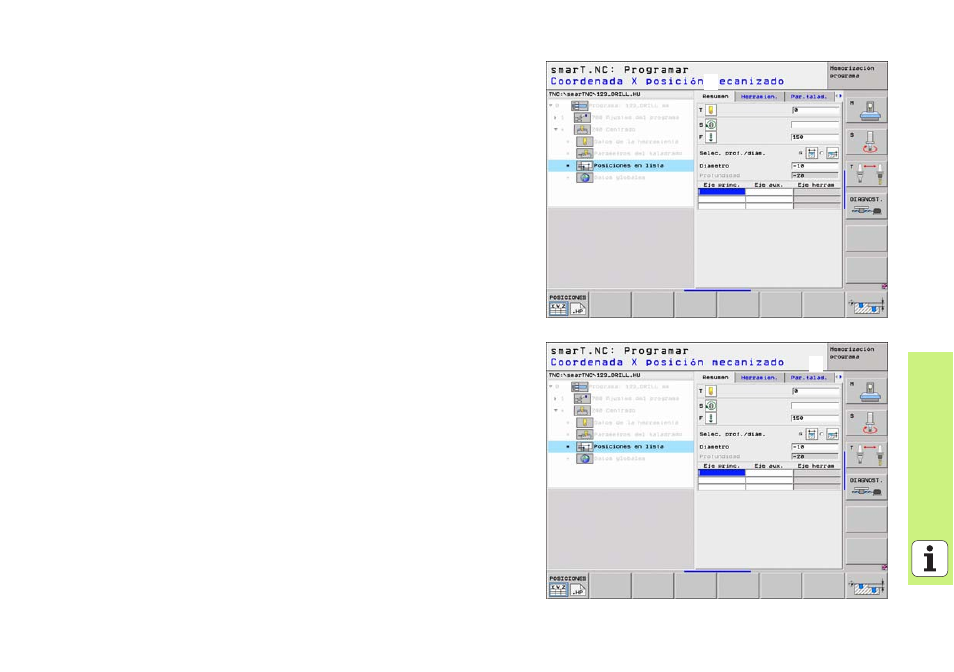

Las posiciones de mecanizado se pueden definir directamente en
coordenadas cartesianas en el Formulario resumido
1 de la unidad de
mecanizado correspondiente (véase figura de arriba a la derecha).
Cuando deba realizar el mecanizado con más de tres posiciones se
pueden introducir en el Formulario detallado de Posiciones (
2 ) hasta
otras 6 (por tanto, en total hasta 9 posiciones de mecanizado).
La introducción incremental está permitida a partir de la 2ª posición de
mecanizado. La conmutación es posible mediante la tecla I o por softkey,
es obligatorio introducir la 1ª posición de mecanizado en absoluto.
De forma especialmente cómoda las posiciones de mecanizado se
definen mediante el generador de modelos. El generador de modelos
visualiza de inmediato las posiciones de mecanizado introducidas de
forma gráfica, después de haber introducido y guardado los parámetros
requeridos.
Las posiciones de mecanizado definidas mediante el generador de
modelos las guarda smarT.NC de forma automática en una tabla de
puntos (fichero .HP), la cual se puede utilizar cuantas veces se desee.
Especialmente práctica es la posibilidad de omitir o bloquear cualquier
posición de mecanizado, seleccionándolo gráficamente.
Cuando ya haya utilizado tablas de puntos en controles anteriores,
también podrá utilizarlas en smarT.NC.
