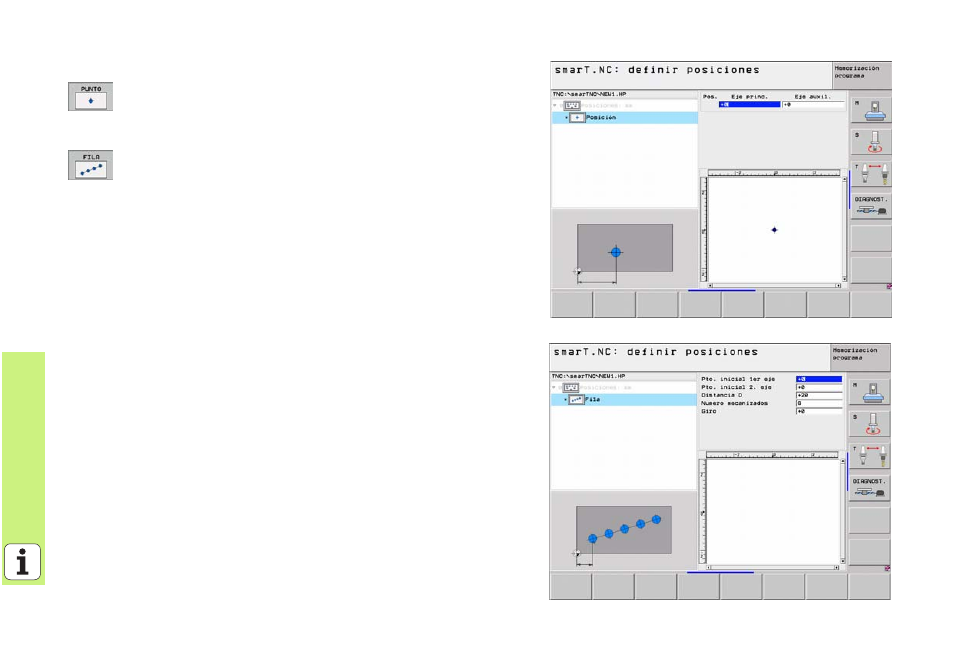

Punto único, cartesiano
8 X : coordenadas en el eje principal del plano de mecanizado
8 Y : coordenadas en el eje auxiliar del plano de mecanizado
Fila única, recta o girada
8 Punto inicial del 1er. eje : coordenada del punto inicial
de la fila en el eje principal del plano de mecanizado
8 Punto inicial del 2º eje : coordenada del punto inicial de
la fila en el eje auxiliar del plano de mecanizado
8 Distancia : distancia entre las posiciones de mecanizado.
Valor a introducir positivo o negativo
8 Número de mecanizados : número total de posiciones de
mecanizado
8 Giro : ángulo de giro alrededor del punto inicial introducido.
Eje de referencia: eje principal del plano de mecanizado
activo (por ej. X con eje de herramienta en Z). Valor a
introducir positivo o negativo
