Programar un contorno sencillo

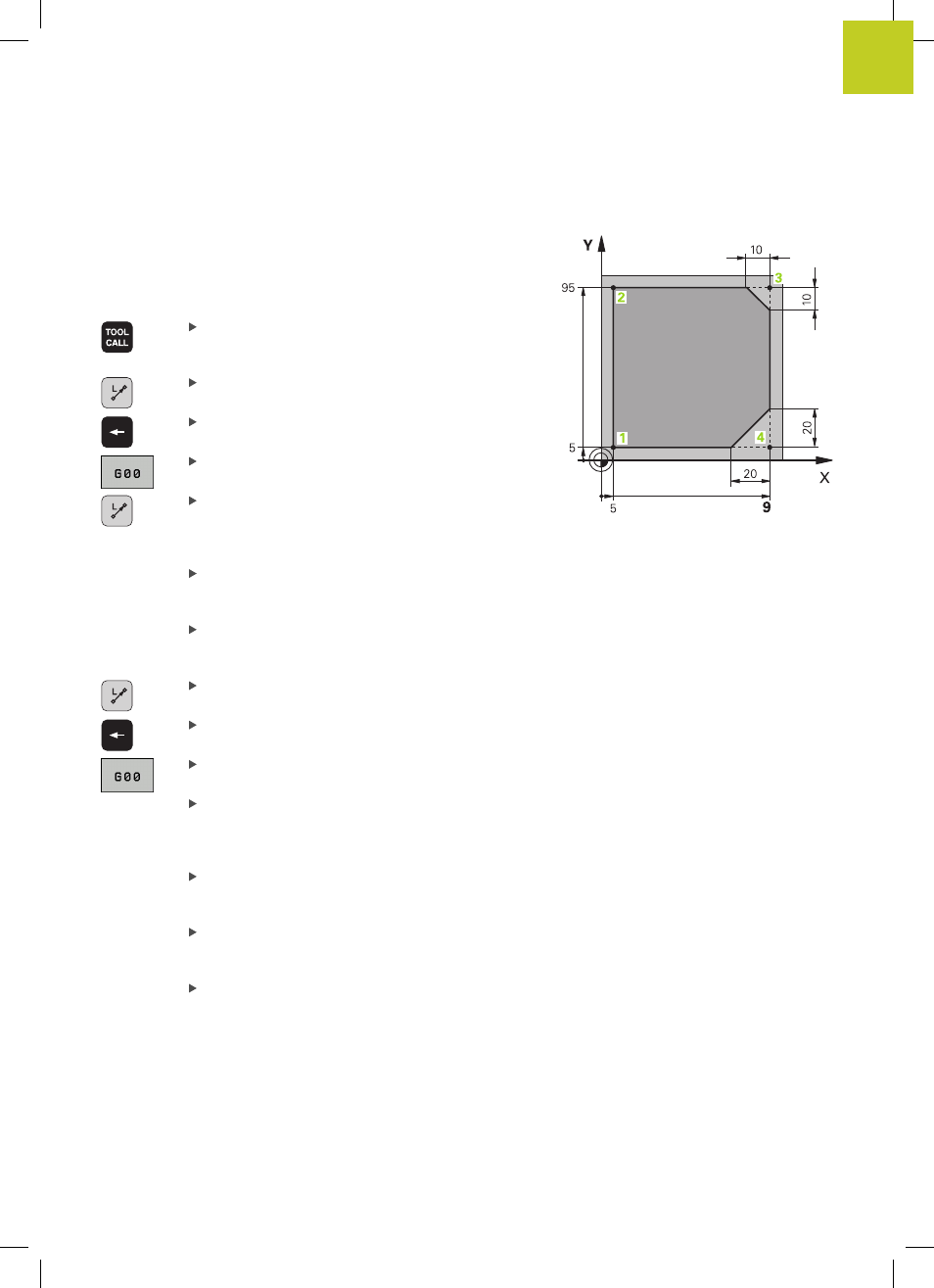

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Llamar herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la
tecla ENT, no olvidar el eje de herramienta.
Pulsar la tecla L para abrir una frase de programa
de un movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la softkey G0 para un desplazamiento
en marcha rápida
Retirar la herramienta: Pulsar la tecla de eje
naranja Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Confirmar la función auxiliar M? con la tecla END
: El TNC memoriza la frase de desplazamiento
introducida
Pulsar la tecla L para abrir una frase de programa
de un movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al
campo de introducción para las funciones G.
Seleccionar la softkey G0 para un desplazamiento
en marcha rápida
Posicionamiento previo de la herramienta en el
plano de mecanizado: Pulsar la tecla de eje naranja
X e introducir el valor para la posición que se debe
buscar, p. ej. -20
Pulsar la tecla de eje naranja Y e introducir el valor
para la posición que se debe buscar, p. ej. -20.
Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
