Funciones MOD
15.9 Interfaz Ethernet
15
436
TNC 320 | Modo de empleo Programación DIN/ISO | 1/2014

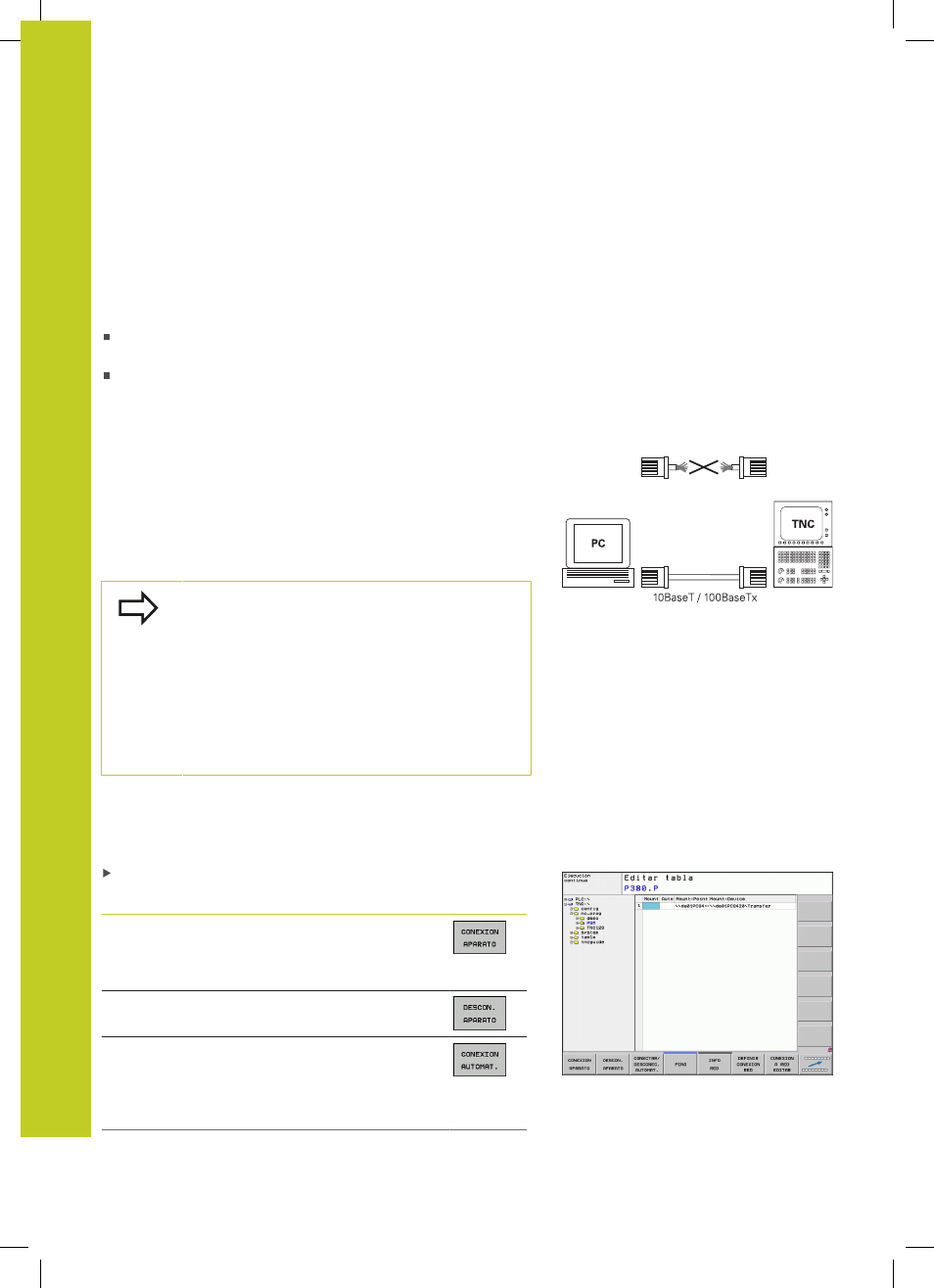

15.9 Interfaz Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta Ethernet
para conectar el control como cliente en su red. El TNC transmite
datos a través de la tarjeta Ethernet con
el protocolo smb ( s erver m essage b lock) para sistemas
operativos Windows, o
la familia de protocolos
TCP/IP (Transmission Control Protocol/
Internet Protocol) y con ayuda del NFS (Network File System)
Posibilidades de conexión
Es posible conectar la tarjeta Ethernet del TNC mediante la
conexión RJ45 (X26,100BaseTX o 10 BaseT) en su sistema
de redes, o bien, conectarla directamente con un PC. Ambas
conexiones están separadas galvánicamente de la electrónica del
control.
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair
Twisted, para conectar el TNC a la red.
La longitud de cable máxima entre el TNC y un
empalme depende de la calidad del cable, del
recubrimiento y del tipo de red (100BaseTX o
10BaseT).
También se puede conectar sin gran esfuerzo el
TNC directamente a un PC, el cual está equipado
con una tarjeta Ethernet. Para ello, conectar el TNC
(conector X26) y el PC con un cable Ethernet cruzado
(denominación comercial: cable Patch cruzado o
cable STP cruzado)
Conectar el control a la red
Resumen de funciones de la configuración de red
Seleccionar en la gestión de ficheros (PGM MGT) la softkey Red
Función Softkey
Establecer la conexión al proceso de red
seleccionado. Después de establecer la conexión,
aparece debajo de Mount una marca para la
confirmación.
Divide la conexión a un proceso de red.
Función Automount activada o desactivada (=
control automático del proceso de red durante la
aceleración del control). El estado de la función se
visualiza mediante una marca situada debajo de
Auto en la tabla del proceso de red.
