Describir contornos mediante funciones matemáticas 8.3
8
TNC 320 | Modo de empleo Programación DIN/ISO | 1/2014
215

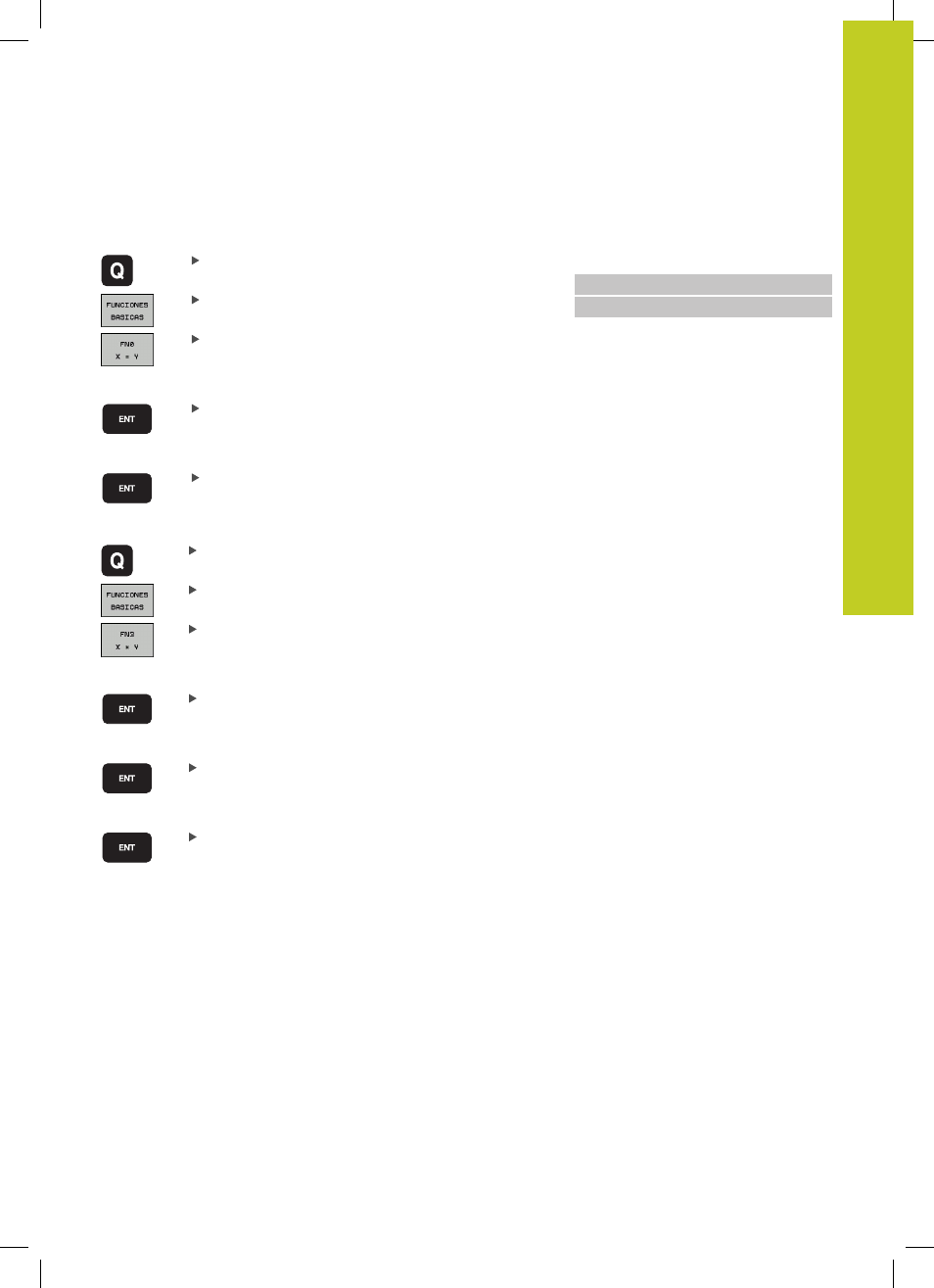

Programación de los tipos de cálculo básicos
Ejemplo 1
Seleccionar funciones de parámetros Q: Pulsar tecla
Q
Selección de funciones matemáticas básicas: Pulsar
la softkey FUNCIONES BÁSICAS.
Seleccionar ASIGNACIÓN función de parámetros Q:
Pulsar la softkey D0 X=Y
¿Nº DE PARAMETRO PARA EL RESULTADO?
INTRODUCIR 12 (número del parámetro Q) y
confirmar con la tecla ENT.
¿1er VALOR O PARAMETRO?
INTRODUCIR 10: Asignar a Q5 el valor numérico 10
y confirmar con la tecla ENT.
Frases de programa en el TNC
N17 D00 Q5 P01 +10 *
N17 D03 Q12 P01 +Q5 P02 +7 *
Ejemplo 2:
Seleccionar funciones de parámetros Q: Pulsar
tecla Q
Selección de funciones matemáticas básicas:
Pulsar la softkey FUNCIONES BÁSICAS.
Seleccionar MULTIPLICACIÓN función de
parámetros Q: Pulsar la softkey D3 X * Y
¿Nº DE PARAMETRO PARA EL RESULTADO?
INTRODUCIR 12 (número del parámetro Q) y
confirmar con la tecla ENT.
¿1er VALOR O PARAMETRO?
INTRODUCIR Q5 como primer valor y confirmar
con la tecla ENT.
2. ¿VALOR O PARAMETRO?
INTRODUCIR 7 como segundo valor y confirmar
con la tecla ENT.
