Utilizar ciclos de mecanizado
2.3
Definición del modelo PATTERN DEF
2
56
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014

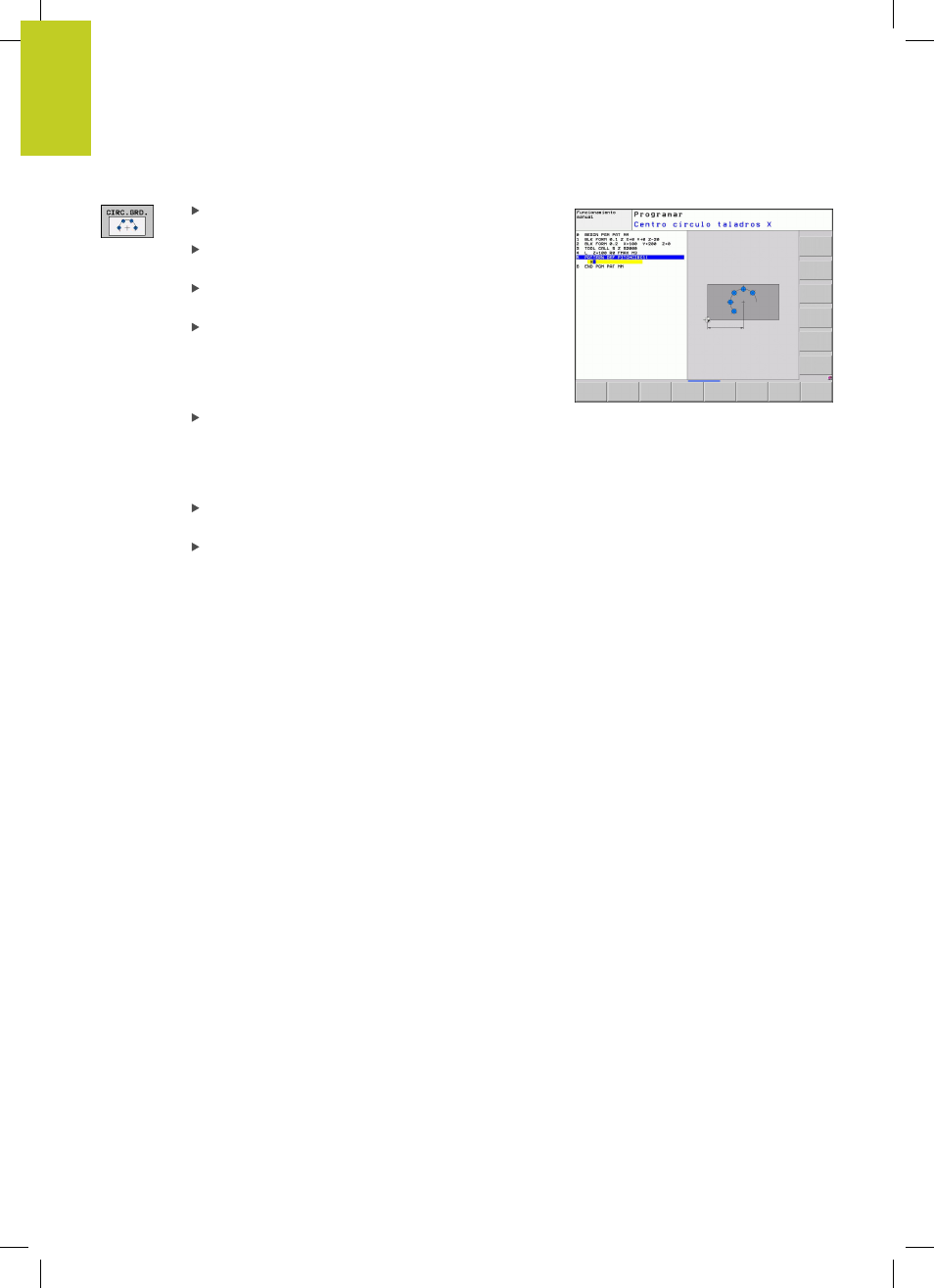

Centro de la figura de taladros X (valor absoluto):
coordenada del punto central del círculo en el eje X
Centro de la figura de taladros Y (valor absoluto):
coordenada del punto central del círculo en el eje Y
Diámetro de la figura de taladros: diámetro de la
figura de taladros
Ángulo inicial: ángulo polar de la primera posición
de mecanizado. Eje de referencia: eje principal
del plano de mecanizado activo (por ej. X con eje
de herramienta en Z). Valor a introducir positivo o
negativo
Paso angular/ángulo final: ángulo polar incremental
entre dos posiciones de mecanizado. Valor a
introducir positivo o negativo. Alternativamente
puede introducirse el ángulo final (conmutar
mediante softkey)
Número de mecanizados: número total de
posiciones de mecanizado sobre el círculo
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
