Definición del modelo PATTERN DEF 2.3
2
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014
51
Utilizar PATTERN DEF
Una vez introducida una definición del modelo, es posible llamarla
a través de la función
CYCL CALL PAT"Llamar ciclo", Página 44.
Entonces el TNC ejecuta el último ciclo de mecanizado definido en
el modelo de mecanizado definido por el usuario.
Un modelo de mecanizado se mantiene activo hasta
que se define uno nuevo, o hasta seleccionar una
tabla de puntos mediante la función
SEL PATTERN.
Mediante el avance de frase se puede elegir
cualquier punto en él cual debe comenzar o continuar
el mecanizado (ver Modo de Empleo, capítulo Test de
programa y Avance de programa).

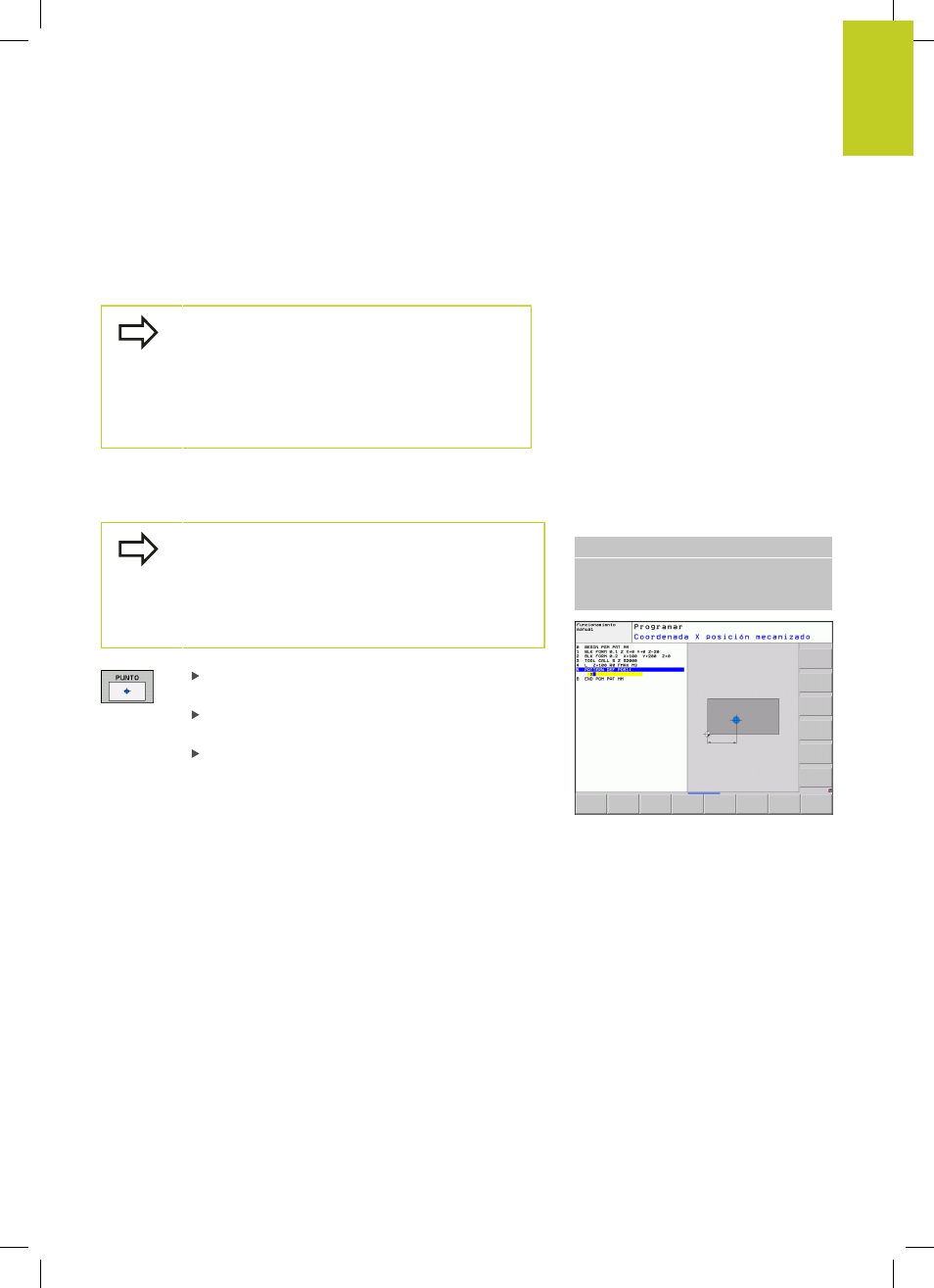

Definir posiciones de mecanizado únicas
Se pueden introducir un máximo de 9 posiciones de
mecanizado, confirmar la entrada con la tecla ENT.
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Coordenada X posición mecanizado (valor
absoluto): introducir coordenada X
Coordenada Y posición mecanizado. (valor
absoluto): introducir coordenada Y
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Bloques NC
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y+75 Z
+0)
