Ciclos: Conversiones de coordenadas
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO: G28)
11
242
TNC 320 | Modo de Empleoprogramación de ciclos | 1/2014
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO:
G28)

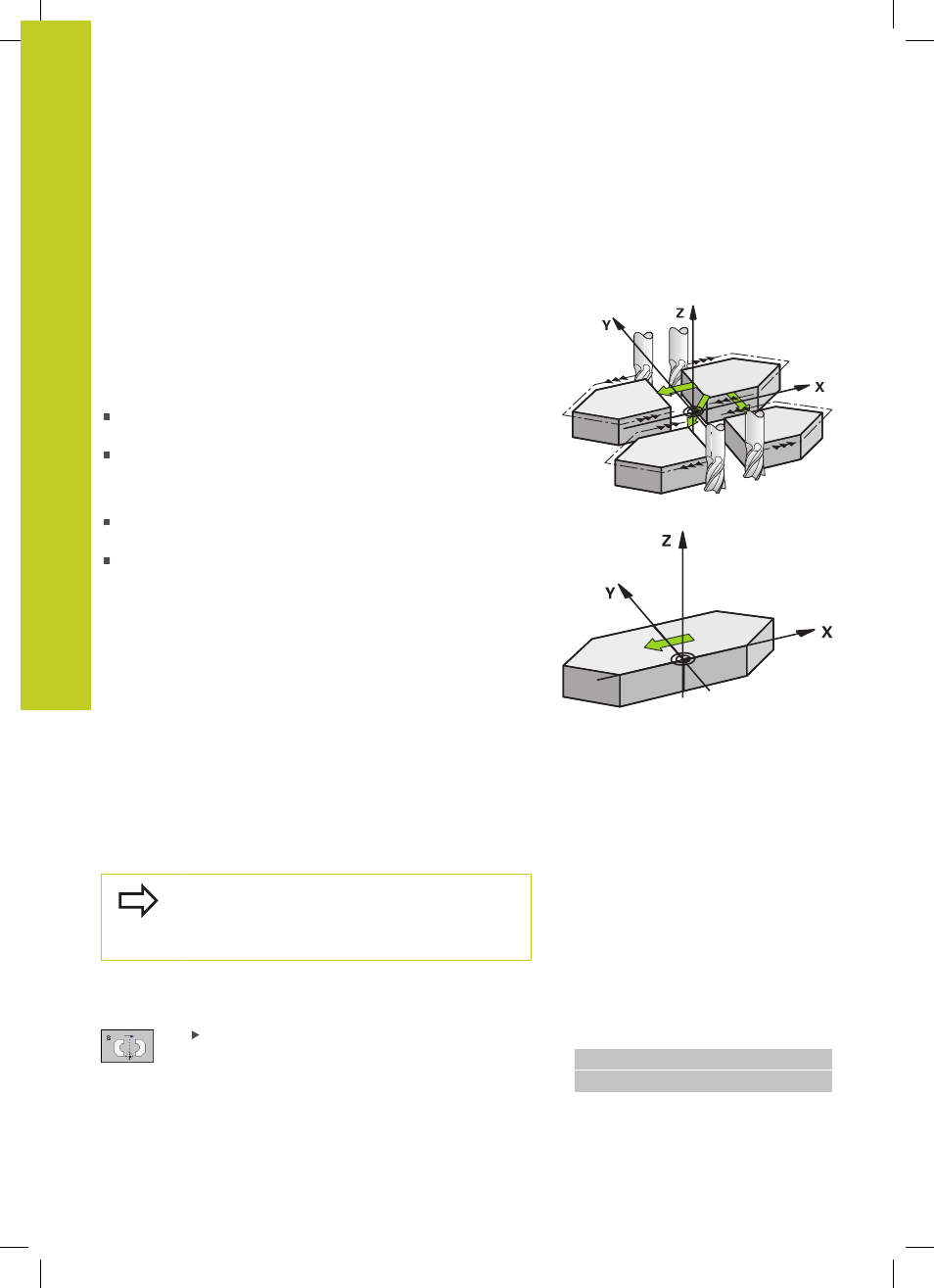

Efecto
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la
visualización de estados adicional.
Si solo se refleja un eje, se modifica el sentido de
desplazamiento de la hta. Esto no es válido en los ciclos SL.
Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
El punto cero está fuera del contorno a reflejar: La trayectoria se
prolonga;
Resetear
Programar de nuevo el ciclo ESPEJO (crear simetría) con la
introducción NO ENT.
¡Tener en cuenta durante la programación!
Si únicamente se crea simetría de un eje, se
modifica el sentido de giro en los ciclos de fresado
con el número 2xx Excepción: ciclo 208, en el cual se
mantiene el sentido definido en el ciclo.
Parámetros de ciclo
¿Eje reflejado?: introducir el eje, que se quiere
reflejar; se pueden reflejar todos los ejes, incluidos
los ejes giratorios, a excepción del eje del cabezal
y de su correspondiente eje auxiliar. Se pueden
programar un máximo tres ejes. Campo de
introducción de hasta 3 ejes NC
X, Y, Z, U, V, W, A,
B, C
Frases NC
79 CYCL DEF 8.0 ESPEJO
80 CYCL DEF 8.1 X Y Z
