.2 La función PLANE: inclinación del plano de mecanizado
(opción
d
e
-sof
tw
a
re
1)
Definir el plano de mecanizado mediante
ángulos de Euler: PLANE EULER
Aplicación
Los ángulos de Euler definen un plano de mecanizado en función de
hasta tres giros sobre el sistema de coordenadas inclinado
respectivamente. Los tres ángulos de Euler fueron definidos por el
matemático suizo Euler. Trasladados al sistema de coordenadas de la
máquina se generan los siguientes significados:

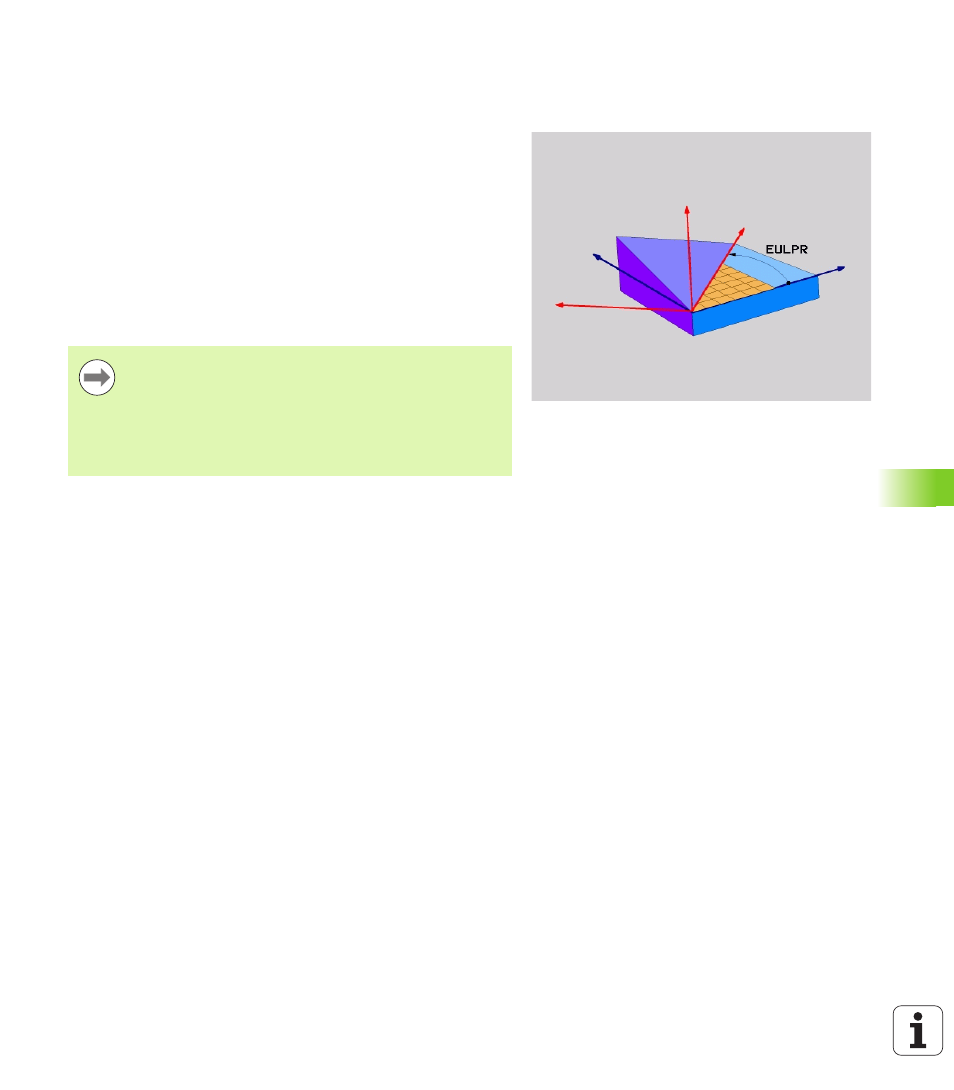

Ángulo de precisión
EULPR Giro del sistema de coordenadas sobre el eje Z
Ángulo de nutación
EULNU Giro del sistema de coordendas sobre el eje X
rotado por el ángulo de precisión
Ángulo de rotación
EULROT Giro del plano de mecanizado inclinado sobre el
eje Z inclinado
Antes de la programación deberá tenerse en cuenta
La secuencia de giros descrita anteriormente es váida
independientemente del eje de la herramienta activo.
Descripción de parámetros para el comportamiento de la
posición: Véase "Determinar el comportamiento de
posicionamiento de la función PLANE" en pág. 300.
