HEIDENHAIN TNC 320 157
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

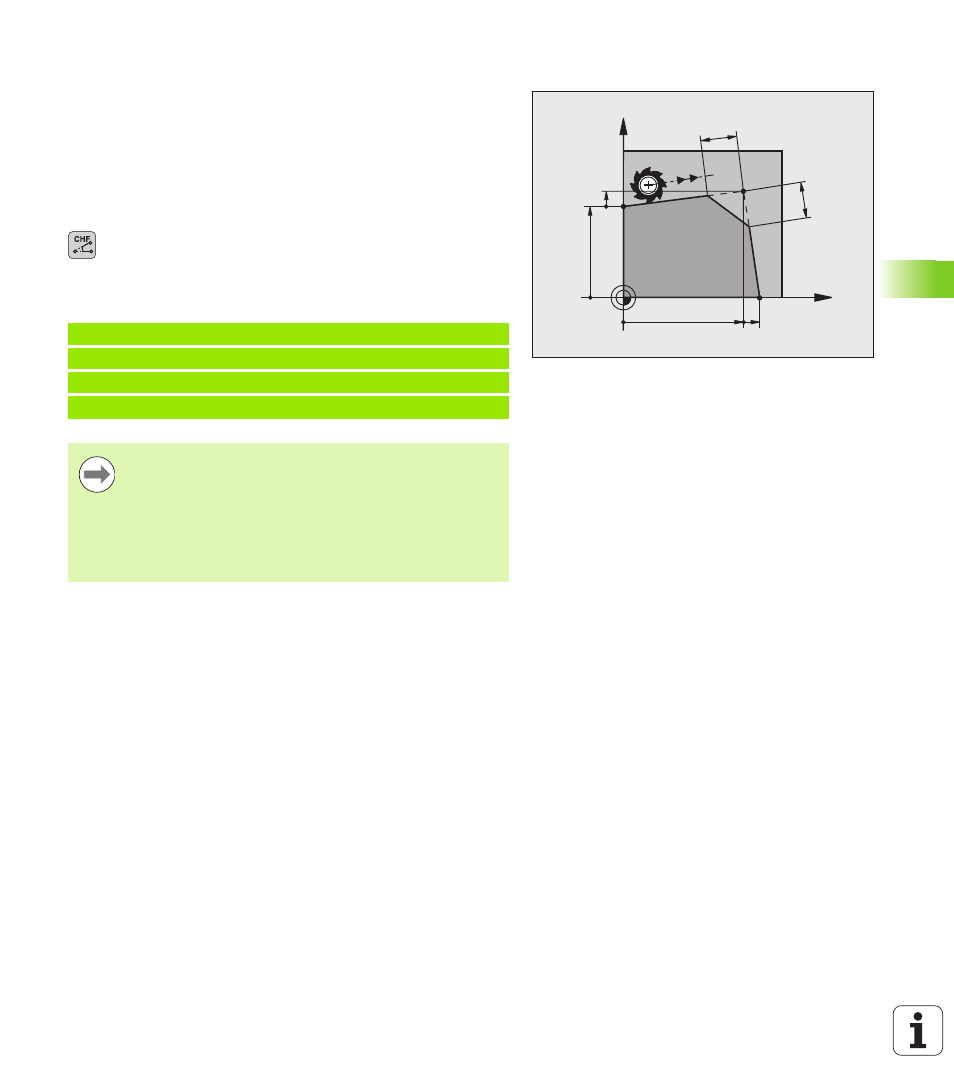

Añadir un chaflán entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
„ En las frases lineales antes y después de la frase G24, se programan
las dos coordenadas del plano en el que se ejecuta el chaflán
„ La corrección de radio debe ser la misma antes y después de la
frase G24
„ El chaflán debe poder realizarse con la herramienta actual
U Sección del chaflán : Longitud del chaflán, en caso
necesario:
U Avance F (actúa sólo en una frase G24)
Ejemplo de frases NC X
Y
40
12 30
5
12
5
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
El contorno no puede empezar con una frase G24.
El chaflán sólo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase CHF sólo actúa en
dicha frase. Después vuelve a ser válido el avance
programado antes de la frase G24.
