150 Programación: Programar contornos
6.2 Nociones básicas sobr
e las funciones de tr
a
y
e
ct
or

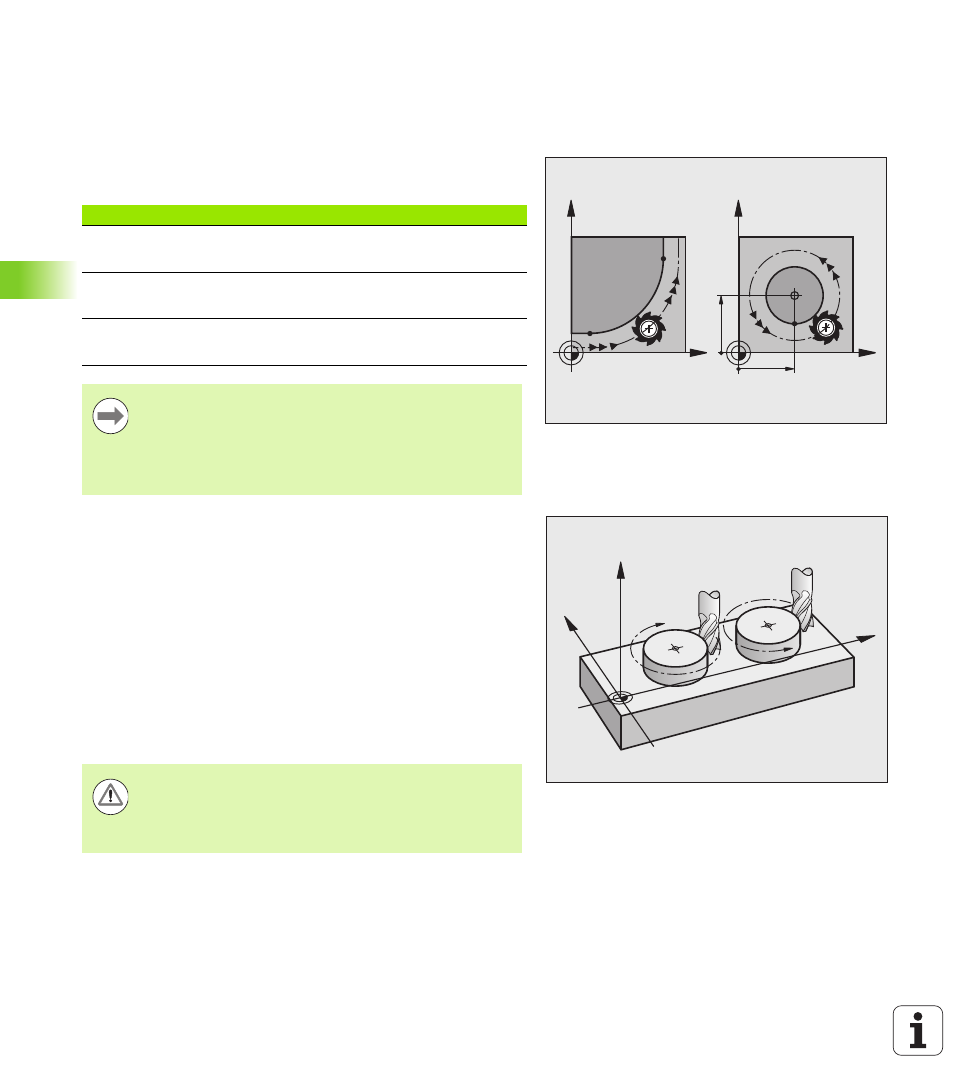

ia Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: el plano principal se define en la llamada a la
herramienta TOOL CALL al determinar el eje de la herramienta:
Sentido de giro DR en movimientos circulares
Para los movimientos circulares sin paso tangencial a otros elementos
del contorno se introduce el sentido de giro como sigue:
Giro en sentido horario: G02/G12
Giro en sentido antihorario: G03/G13
Corrección de radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. La corrección de radio no
se debe activar en la frase para una trayectoria circular. Dicha
corrección se programa antes en una frase lineal (Véase "Trayectorias
- coordenadas cartesianas" en pág. 155) .
Posicionamiento previo
X
Y
X
Y
CC
X
CC
Y
CC
Eje del cabezal Plano principal
(G17) XY, también
UV, XV, UY
(G18) ZX, también
WU, ZU, WX
(G19) YZ, también
VW, YW, VZ
Los círculos que no son paralelos al plano principal, se
programan con la función "Inclinación del plano de
mecanizado" (ver Modo de Empleo Ciclos, Ciclo 19,
PLANO DE MECANIZADO) o con parámetros Q (Véase
"Principio de funcionamiento y resumen de funciones" en
pág. 194).
G02/G12
G03/G13
X
Z
Y
¡Atención: Peligro de colisión!
Al principio de un programa de mecanizado la herramienta
se posiciona de forma que no se dañe la herramienta o la
pieza.
