Cajeras, islas y ranuras

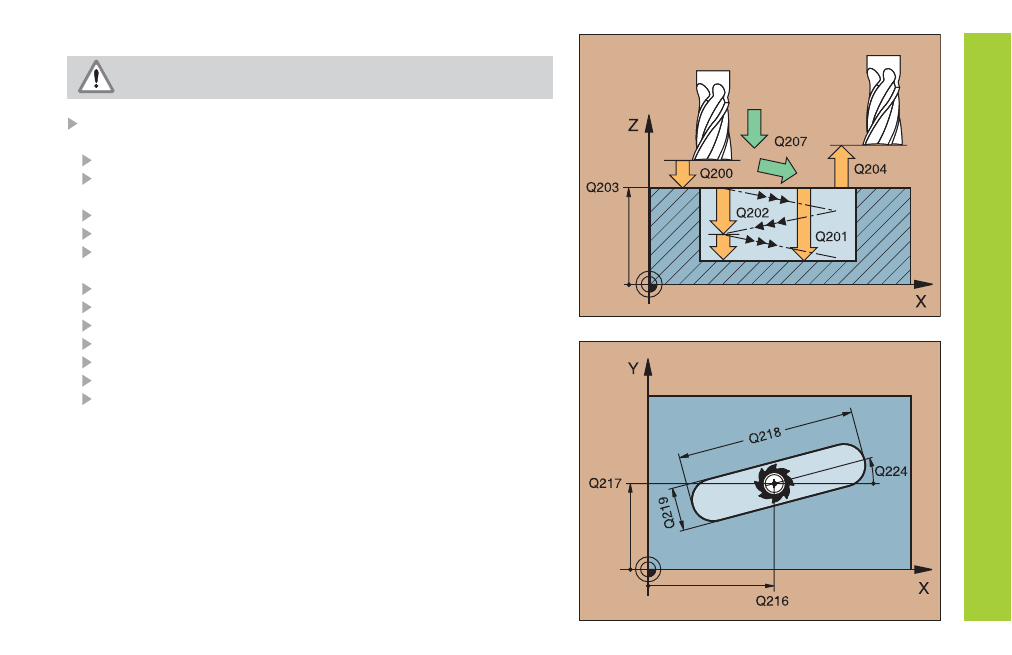

RANURA CON INTRODUCCION PENDULAR (210)
¡El diámetro de la fresa no puede ser mayor a la anchura
de la ranura ni menor a un tercio de la misma!
CYCL DEF: Seleccionar el ciclo 210 RANURA CON INTRODUCCION
PENDULAR
Distancia de seguridad: Q200
Profundidad distancia entre la superficie de la pieza y la base
de la ranura: Q201
Avance para fresado: Q207
Profundidad de pasada: Q202
Tipo de mecanizado (0/1/2) Desbaste y Acabado, sólo
Desbaste o sólo Acabado: Q215
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Centro 1er eje: Q216
Centro 2º eje: Q217
Longitud lado 1: Q218
Longitud lado 2: Q219
Angulo de giro según el cual se gira toda la ranura: Q224
El TNC posiciona la herramienta automáticamente en el eje de la
misma y en el plano de mecanizado. En el Desbaste la herramienta
penetra en la pieza de forma pendular de un extremo a otro de la
ranura. Por ello no es necesario el Pretaladrado.
