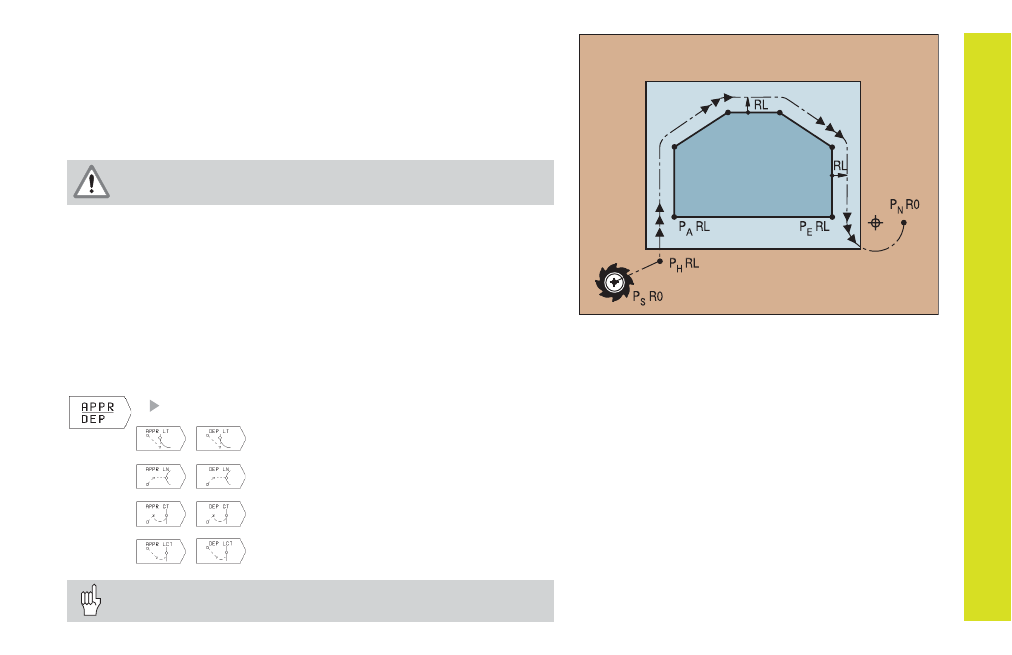

Entrada y salida del contorno
Entrada y salida del contorno
Punto de partida PS
P
S
está fuera del contorno y deberá alcanzarse sin corrección de radio.
Punto auxiliar PH
P
H
se encuentra fuera del contorno y lo calcula el TNC.
¡El TNC desplaza la herramienta con el último avance
programado, desde el punto de partida P
S
al punto auxiliar P
H
!
Primer punto del contorno PA y último punto del contorno PE
El primer pto. del contorno P
A
se programa en la frase APPR (ingl: approach
= aproximación). El último punto del contorno se programa como siempre.
Punto final PN
P
N
se encuentra fuera del contorno y se programa en la frase DEP (ingl:
depart = salida). P
N
se alcanza automáticamente con R0.
Tipos de trayectoria en aproximación / salida
Pulsar la softkey con el tipo de trayectoria deseada:
Recta tangente
Recta perpendicular al punto del contorno
Trayectoria circular tangente
Recta con círculo tangente al contorno
• ¡Programar la corrección de radio en la frase APPR!
• ¡Las frases DEP llevan la corrección de radio R0!
