Ciclos de taladrado
MANDRINADO (202)
¡Peligro de colisión! ¡Seleccionar la dirección de salida de
forma que la herramienta se retire del margen del taladro!

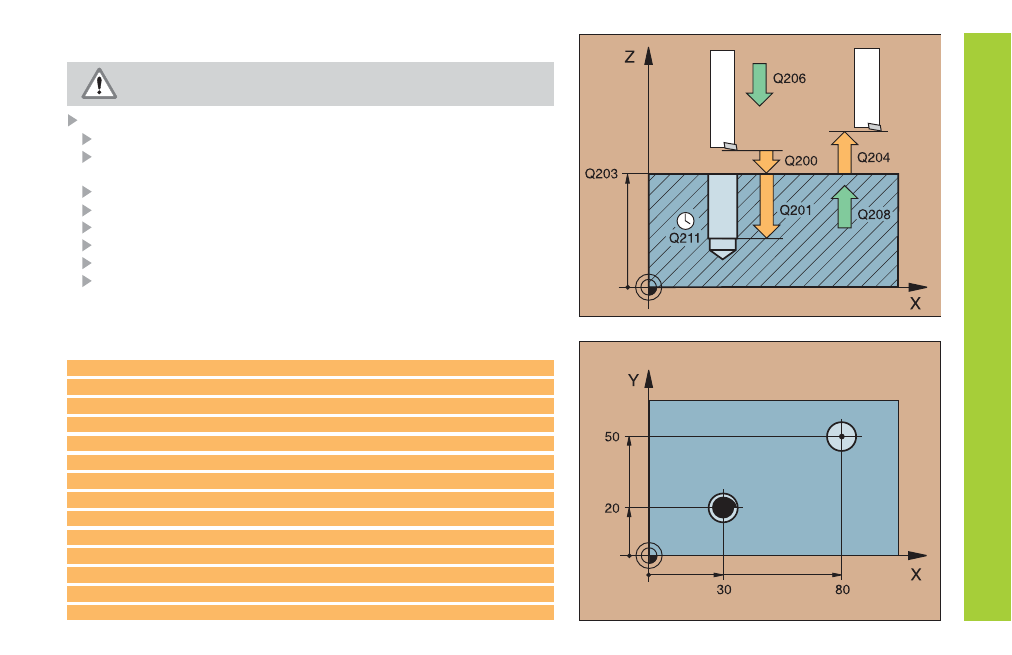

CYCL DEF: Seleccionar el ciclo 202 MANDRINADO
Distancia de seguridad: Q200
Profundidad distancia entre la superficie de la pieza y la base
del taladro: Q201
Avance al profundizar: Q206
Tiempo de espera abajo: Q211
Avance de retroceso: Q208
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Dirección de desplazamiento libre: (0/1/2/3/4) en la base
del taladro: Q214
El TNC posiciona previamente la herramienta automáticamente en el
eje de la misma.
11 CYCL DEF 202 MANDRINADO
Q200 = 2 ;DISTANCIA SEGURIDAD
Q201 = -15 ;PROFUNDIDAD
Q206 = 100 ;AVANCE AL PROFUNDIZAR
Q211 = 0,5 ;T. ESPERA ABAJO
Q208 = 250 ;AVANCE RETROCESO
Q203 = +0 ;COORD. SUPERFICIE
Q204 = 100 ;2ª DISTANCIA SEGURIDAD
Q214 = 1 ;DIRECCION DESPLAZAM. LIBRE
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
