Instalación
Conexiones de interfaz de datos
Modo de Empleo 31

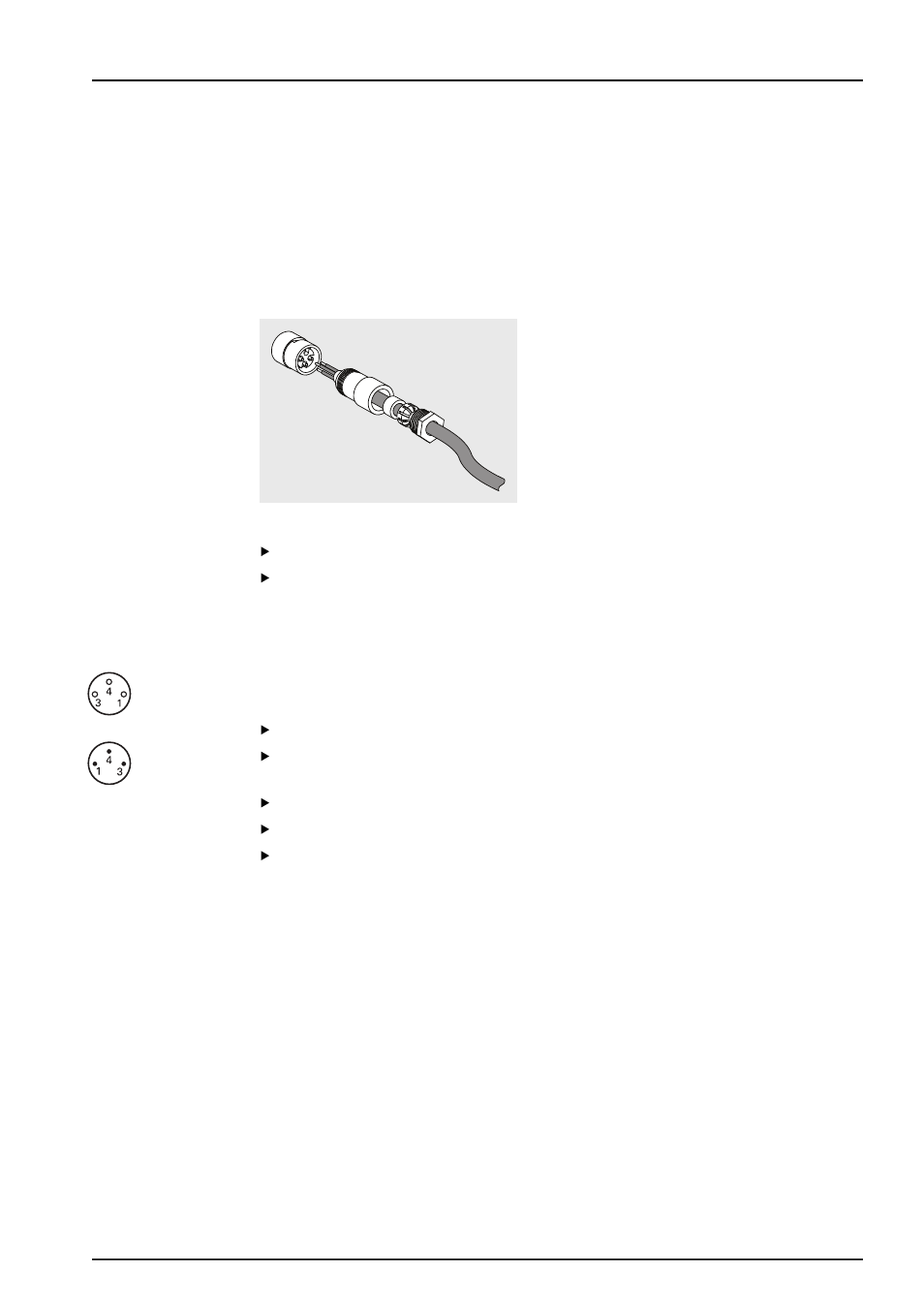

5.2.10 Conexión de un conector M8
MSE 1401
(ID 747507-02) El MSE 1401 (ID 747507-02) contiene dos conectores macho M8 (ID 1071953-01) para
entradas de conmutación y salidas de relé. Se incluye un conector hembra M8 (ID
1071955-01) para salida de potencia de 5 V, entrada de potencia externa y GND (tierra)
para emplearse con salidas de relé. Se pueden adquirir conectores adicionales de
HEIDENHAIN. Conecte el conector de potencia basándose en los requerimientos de
consumo Es preciso cablear los conectores M8 en un cable adecuado. Véase M8 de 3
patillas para entradas de conmutación, página 169, M8 de 3 patillas para salidas de
relé, página 169, M8 de 3 patillas para potencia E/S, página 169, "Conmutación
entradas", página 170, y "Salidas de relé", página 170.
Para el cableado del conector M8:
Comprobar que no hay suministro de energía.
Conectar el conector de potencia según la ilustración superior.
5.2.11 Conexión de un cable con un conector M8
23, 24
25
conectores M8
Se proporcionan tapas para conexiones de E/S. Dejar la tapa en el caso de no utilizar las
conexiones.
Para conectar un cable con un conector M8:
Comprobar que no hay suministro de energía.
Retirar la tapa del conector girándola en el sentido antihorario utilizando un
destornillador de borde plano
Alinear el conector del cable con el conector del módulo.
Insertar el conector del cable en el conector situado en la parte frontal del módulo
Apretar manualmente el conector M8 del cable en el módulo.
