Localización y resolución de fallos
Diagnóstico
Modo de Empleo 137

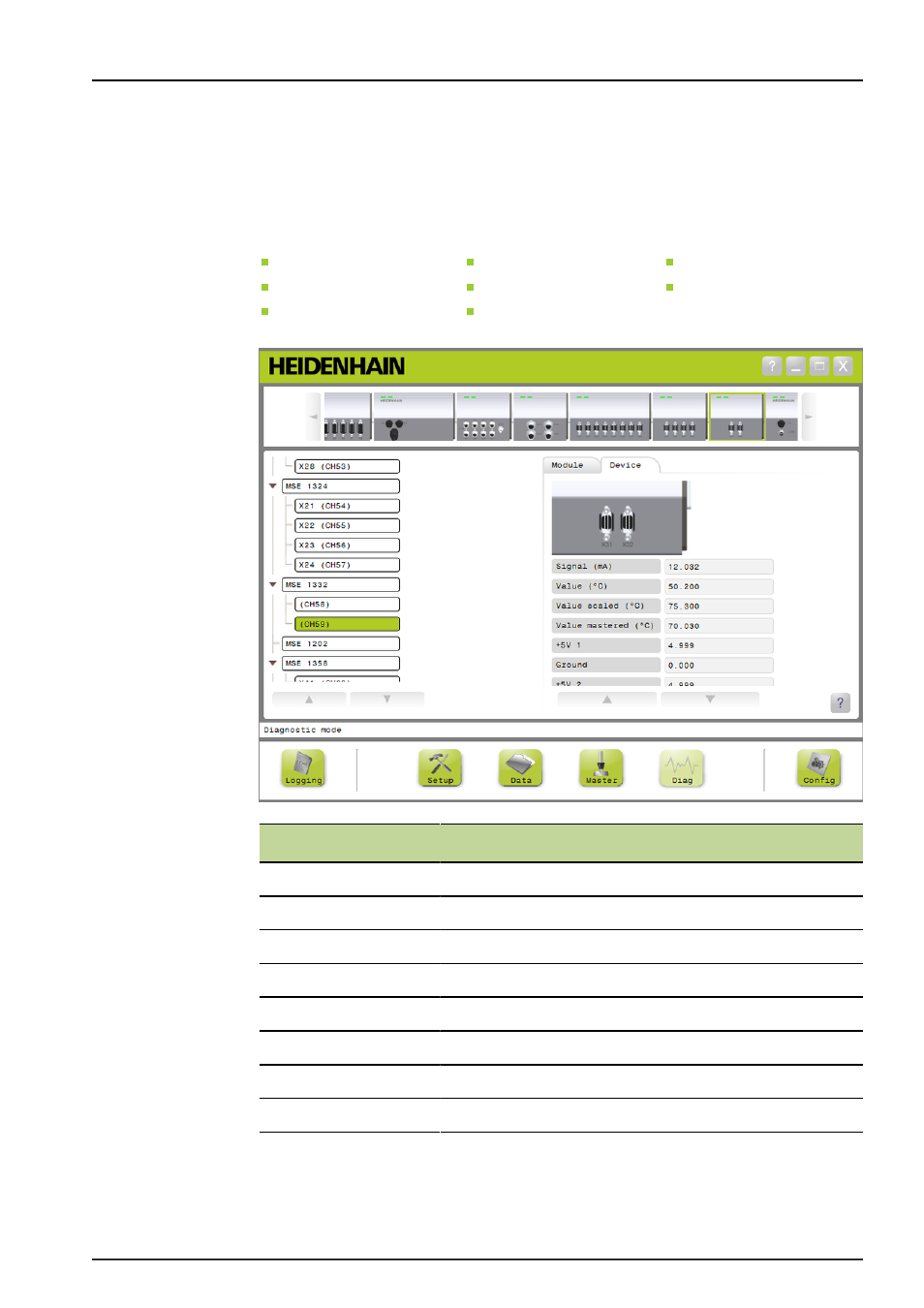

Diagnóstico analógico
El diagnóstico analógico se utiliza para monitorizar el valor analógico de un dispositivo
analógico y muestra las conversiones a unidades, el efecto del escalado, el efecto de la
masterización y el valor eléctrico utilizado por el dispositivo.
Diagnóstico analógico:
Señal
Valor
Valor escalado
Valor de patrón
+5V 1
Conexión a tierra
+5V 2
Vref
Diagnóstico analógico
Diagnóstico analógico
Señal Indica el valor bruto en voltios o mA.
Valor Indica el valor bruto multiplicado por la resolución calibrada.
Valor escalado Indica el valor multiplicado por el factor de escala.
Valor de patrón Indica el valor escalado con el offset del patrón.
+5V 1 Indica la fuente de 5V.
Conexión a tierra Indica tierra
+5V 2 Indica una segunda lectura de la fuente de 5V.
Vref Indica la tensión de referencia.
